Kui teil on vaja kiudoptilised kaablid lõpetada ODF-is, klemmikarbis või jaotusraamis, afiiberoptiline pigtailkaabelon võtmekomponent, mis selle teoks teeb. See ületab tühimiku tühja kiu ja ühendatava pistiku vahel -, kuid paljud hankemeeskonnad ajavad selle ikka veel segamini plaastrijuhtmega või on hädas oma projekti jaoks õige tüübi leidmisega. Arusaaminemis on pats, kuidas seda klassifitseerida ja kuidas valida õige ilma liialdamata või valesti{0}}määratlemata, võib see oluliselt mõjutada.
Mis on Fiber Optic Pigtail?
Fiiberoptiline pats on lühikese pikkusega ühest{0}}kiudkaablist, mille ühes otsas on eelnevalt kinnitatud pistikuga-pistik, samas kui teine ots on jäetud tühjaks kiuduks. Seda kasutatakse tavaliselt kiudude lõpetamiseks sulatatud splaissimise või mehaanilise splaissimise teel jaotusraamide, liitmikestade või klemmikarpide sees. Seda tüüpi komponendid aitavad luua täpseid, usaldusväärseid ja madala-kadudega ühendusi, muutes selle telekommunikatsioonivõrkude, andmekeskuste ja muude fiiberoptiliste sidesüsteemide oluliseks osaks.
Enamikpigtail kaablidon valmistatud 900 μm tihedast-puhverdatud kiust ja PVC-väliskestast, pikkusega 1–2 meetrit. Kuna konnektor on tehases{5}}lõigatud ja kontrollitud tingimustes poleeritud, tagavad patsid parema optilise jõudluse kui põllul otsas olevad pistikud. See on peamine põhjus, miks patsid jäävad professionaalsetes kiudseadmetes eelistatud lõpetamismeetodiks.
Kust sa need leiad? ODF-ide (optiliste jaotusraamide) sees on fiiberoptilised klemmikarbid, jaotuskarbid ja PON-jaoturi korpused - kõikjal, kus kiudkaablid tuleb lappimiseks lõpetada ja korraldada. Mõnes piirkonnas, eriti Ühendkuningriigis ja Austraalias, nimetatakse neid komponente ka kuikiudpatsid.

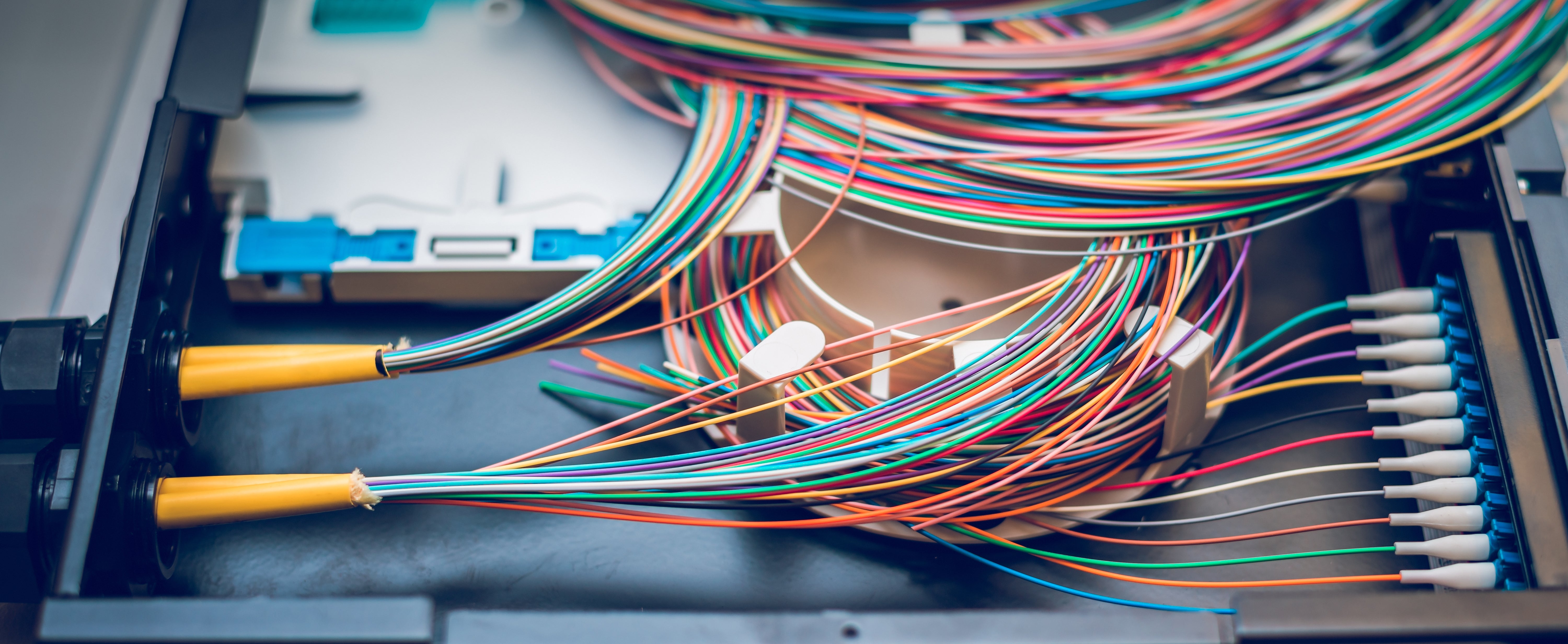

Mis on Fiber Pigtail splaissimise eesmärk?
Kiudpatsi liitminekiudkaablile teisendab töötlemata, lõpetamata kiu konnektoriga pordiks, mis saab liidestuda võrguseadmetega. Ilma patsideta ei ole standardset viisi sissetulevate kaablite ühendamiseks korpuse sees olevate patch-paneelide, jaoturite või transiiveritega.
Fusion splaissimine on standardmeetod. See kasutab kahe kiuotsa püsivaks kokkusulatamiseks elektrikaarte, luues ülimadala kaoga liitekoha -, tavaliselt 0,02 dB või sellega võrdne. Alternatiiv, mehaaniline splaissimine, hoiab kiud joondatud ilma neid sulatamata. See sobib ajutiseks remondiks või väikesemahulisteks{5}}töödeks, kus liitliistujat pole käepärast, kuid kadu on suurem (0,1–0,5 dB) ja ühenduskoht on vähem vastupidav.
Pigtail vs. plaastrikaabel: mis vahe on?
Patsil on pistik ainult ühes otsas, samas kui plaastrijuhtmel -, mida tuntakse ka kuifiiberoptiline hüppajakaabel- on mõlemas otsas pistikud. See üksik struktuurne erinevus määrab, kuidas ja kus neid kasutatakse.
| Fiiberoptiline pigtail | Fiiberoptiline patchjuhe | |
|---|---|---|
| Ühendused | Ainult üks ots | Mõlemad otsad |
| Kaabli läbimõõt | Tavaliselt 900 μm (katteta) | Tavaliselt 2,0 mm või 3,0 mm (mantliga) |
| Ühendusmeetod | Fusion liidetud kiudkaabliga | Ühendatakse otse pordidesse |
| Esmane kasutus | Püsiv kiu ots karpide sees | Paindlikud rist{0}}ühendused portide vahel |
| Kas saab ümber{0}}marsruutida? | Ei (püsiv pleiss) | Jah (ühendage ja eemaldage) |
Pigtailide tüübidja kuidas valida
Hanke puhul on oluline neli klassifitseerimisdimensiooni.
Üksikrežiim vs. multirežiim
Üherežiimilised{0}}patsid(OS2)kasutage kollase jakiga 9/125μm kiudu. Need on loodud pika-edastuse jaoks ja on standardvalik telekommunikatsiooni-, FTTH- ja WAN-projektide jaoks. Kui teie projekteerimisdokumentides on määratud ühemoodi{5}}kiud või kui link hõlmab mitut hoonet, kasutageOS2.
Lühemateks sõitudeks hoonetes ja andmekeskustesmitmemoodilised patsidon õiged. Tänasel päeval tasub kaaluda kahte klassi: OM3 (vesijope, toetab 10G kuni 300m) ja OM4 (vesijope, käepidemed 40G/100G kuni 150m). Vanemad OM1 ja OM2 klassid kaotatakse järk-järgult kogu tööstuses.
Näpunäide:Pigtail-kiu tüüp peab vastama kaablile, millega see ühendatakse. Ühemoodi-pats mitmerežiimilise kaabli külge või vastupidi, tekitab tuuma-suuruse mittevastavuse ja vastuvõetamatu signaalikadu.
Pigtail pistikTüübid
Thekiudpatsi pistikpeavad sobima teie ODF-i või plaastripaneeli adapteritega. Neli tüüpi katavad valdava enamuse paigaldustest.
LCon praegune vaikeväärtus suure{0}}tihedusega keskkondades. Selle 1,25 mm ümbris on poole väiksem kui vanematel pistikutel, mis tähendab, et tavaline 1U paneel sobib 24 LC duplekspordiga võrreldes ainult 12 SC-pordiga. Iga uue võrgu ehitamiseks ilma pärandpiiranguteta on LC turvaline valik.
SCeemaldab teistsuguse vahetuse-- suurema 2,5 mm ümbrise ja tõuke-tõmbelukuga, kuid madalam-ühikukulu ja lihtsam käsitsemiskogemus. See domineerib kogu maailmas FTTH, CATV ja PON juurutamises ning ei kao telekommunikatsiooni juurdepääsuruumis niipea kuhugi.
FCkasutab kruvi-metallist korpusel, millel on tugev vibratsioonikindlus -, mida leidub endiselt katselaborites, tööstuslikes juhtseadmetes ja mõnes vanemas sidevõrgus.SToli aastaid mitmerežiimiline LAN-standard, kuid LC on selle suures osas välja tõrjunud. Peamiselt puutute sellega kokku ülikoolilinnaku võrkude laiendamisel või hooldamisel.
LC Pigtail vs. SC Pigtail: kumba peaksite valima?
See on kiu hankimisel üks levinumaid küsimusi, sest LC- ja SC-pistikud koos moodustavad valdava enamuse maailmas kasutusele võetud pistikutest.
Peamine kompromiss- on tihedus vs käsitsemise lihtsus. LC 1,25 mm ümbris kahekordistab portide arvu riiuliüksuse kohta ja selle lukustusklamber hoiab kindlalt kitsastes kohtades - ideaalne andmekeskuste ja tihedate ettevõtete riiulite jaoks. SC suuremat korpust on lihtsam haarata ja käsitseda ning selle tõukemehhanism-ei vaja tööriistu, mis on oluline välipaigaldiste puhul, nagu FTTH-kapid, kus tehnikud töötavad suurel hulgal. SC patsid on ka üldiselt ühikult odavamad.
UPC vs. APC: kaks tüüpi, mida ei saa segada
UPC (ultrafüüsiline kontakt)pistikutel on kergelt kumer otspind ja need kannavad asininevärviline märgistus. Tagastuskadu: 50 dB või suurem. Piisavalt hea Etherneti, Fibre Channeli ja enamiku ettevõtte andmerakenduste jaoks.
APC (nurkne füüsiline kontakt)pistikutel on 8-kraadise nurga all oleva otspind, mis on märgitud sisseroheline. Tagastuskadu: 60 dB või suurem. Nõutav rakenduste jaoks, mis on tundlikud tagasi-peegelduste - FTTH/PON, CATV, RF üle fiiberoptraadi ja analoogvideo suhtes.
Kõige olulisem punkt:UPC-d ja APC-d ei saa omavahel siduda. Kunagi.Sobimatu geomeetria kahjustab kokkupuutel mõlemat tihvti ja kahjustus on püsiv. Sinine kuni sinine, roheline kuni roheline - jõustage seda igal installimisel ja iga kauba-tšeki saamisel.
Kiudude arv ja eritüübid
Kiudude arvulatub simpleksist (üks kiud, üks pistik) kuni 48-paelaga patsideni. Simplex pakub maksimaalset splaissimise paindlikkust. Komplekteeritud patsid - 6, 12, 24 või 48 kiudu koos värvi-kodeeritud pistikutega - lühendavad liitmisaega ja vähendavad kaablihalduskulusid suure arvuga ODF-i järgudel. Kui katkestate 48 või enama pordi kaadri kohta, on komplekteeritud patsid väärt tagasihoidlikku lisatasu säästetud töötundide eest.
Enamik projekte kasutabstandardsed sisepatsidPVC jakkidega. Raskemate tingimuste jaoks on kaks täiendatud valikut:soomustatud patsid(roostevabast terasest sisetoru, näriliste või mehaanilise kokkupuutega kaablirennidele) javeekindlad patsid(Terasest tugevusdetailidega PE jope välikappidele, tornidele või mis tahes niiskusega{0}}avatud kohtadele).
5 levinumat viga kiudpatside ostmisel
UPC ja APC segamine. Sobimatu kiutüüp. Patsid on marsruuditee jaoks liiga lühikesed.Kaugus ühendusalusest ODF-i sees oleva adapteri paneelini ei ole sirgjoon -, see järgib korpuse sisemisi marsruutkanaleid, sageli kurvide ümber ja läbi kaablijuhikute. 1-meetrine pats võib jääda 10–15 cm lühikeseks. Standardne ohutu valik: 1,5 meetrit. Liiga lühikeste jõudude tellimine paindub alla 30 mm minimaalse painderaadiuse, mis suurendab kadu ja ohustab kiudude purunemist.
Ainuüksi hinna valimine.Halvasti poleeritud otspind või välja{0}}keskmine ümbris tõrjub sisestus- ja tagastuskao spetsifikatsioonidest välja. Küsige tarnijatelt enne testimisandmeid: sisestuskadu 0,3 dB või väiksem, tagasivoolukadu 50 dB (UPC) või suurem või 60 dB (APC).
Uue järgu jaoks OM1 või OM2 määramine.Mõlemad klassid on kasulikel vahemaadel alla 10 G. Esialgne kokkuhoid on marginaalne - võib-olla paar senti patsi kohta -, kuid teie ribalaiuse nõudluse kasvades ootab teid ees täielik taas-lõpetamine. OM3 või OM4 alates esimesest päevast väldib seda täielikult.
KKK
K: Kui kaua kiudoptiline pats kestab?
V: Õige paigaldamise korral sobib pats kiudkaabli enda kasutusiga - 20 kuni 25 aastani. Pistiku otspind on ette nähtud 500 kuni 1000 paaritustsükliks, kuid kuna patsi pistikud asuvad plaastripaneelides ja neid eemaldatakse harva, ei saavutata seda piiri praktikas peaaegu kunagi.
K: Kas ma saan plaastri nööri pooleks lõigata, et teha kaks patsi?
V: See töötab näpuotsaga ja tehnikud teevad seda hädaolukorra parandamiseks. Kuid tehasepatsid läbivad kontrollitud ots{1}}poleerimise ja individuaalse optilise testimise, millele väljalõigatud kaabel ei sobi. Tootmispaigaldiste puhul kasutage alati selleks-ehitatud patse.
K: Mitu patsi peaksin tellima?
V: Alustage oma kujunduses olevate kiu lõpp-punktide koguarvust -, mis on tavaliselt kõigi ODF-ide ja klemmikarpide kombineeritud portide arv. Seejärel lisage varuosadeks 5–10%. Mõned ühenduskohad ebaõnnestuvad ja need tuleb uuesti- teha ning te soovite edaspidiseks hoolduseks käepärast asendusi ilma uut tellimust esitamata.
K: Mis vahe on 0,9 mm ja 2,0 mm patside vahel?
V: 0,9 mm versioon on standardne -, enamik ODF-e ja ühendusaluseid on konstrueeritud selle läbimõõdu ümber. 2,0 mm versioon mähib täiendava mehaanilise kaitse tagamiseks kiu ümber täiendava mantlikihi. See on eriti kasulik siis, kui pats jookseb väljaspool ümbrist ja vajab vastupidavust. Tavaliste rack{6}}paigaldiste jaoks on 0,9 mm õige valik.
K: Mis roll on patsil juhtmestikus ja kiudoptilistes võrkudes?
V: Fiiberoptiline pats toimib üleminekupunktina töötlemata kiudkaabli ja ühendatud seadmeportide vahel. Igas struktureeritud juhtmesüsteemis -, olgu see siis telekommunikatsiooni-, ettevõtte- või andmekeskuses -, on pigtails komponent, mis muudab ühendamata kaabli kasutatavateks, parandatavateks ühendusteks korpuste sees. Ilma nendeta pole kaablitehase ja aktiivsete seadmete vahel standardiseeritud liidest.
K: Millised on õiged tavad, kui kasutada eelnevalt{0}}lõputud kiudpatsid?
V: Ärge eemaldage tolmukatteid enne, kui olete vooluvõrku ühendamiseks valmis.
Puhastage iga konnektorit enne iga paaritamist.
Marsruutimisel järgige kesta sisseehitatud{0}}kaablijuhikuid.
Kerige üleliigne kiud korralikult kokku ja vältige kiudude üksteisega ristumist.
Enne ümbrise sulgemist testige iga täidetud linki.
