Aktiivse optilise kaabli juhend: mis on AOC-kaabel ja kuidas seda valida|DIMIFIBER

Kuna andmekeskused liiguvad 100G, 400G ja kaugemale, pole kahe pordi vaheline ühendus enam pelgalt kaabel -, see on disainiotsus, mis mõjutab tihedust, õhuvoolu, energiaeelarvet ja pikaajalist-hooldavust. Lingide jaoks, mis ulatuvad kaugemale sellest, mida vask saab mugavalt käsitseda, kuid ei vaja eraldi optika ja kiudoptilist täielikku modulaarsust, on aktiivne optiline kaabel sageli kõige praktilisem lahendus.

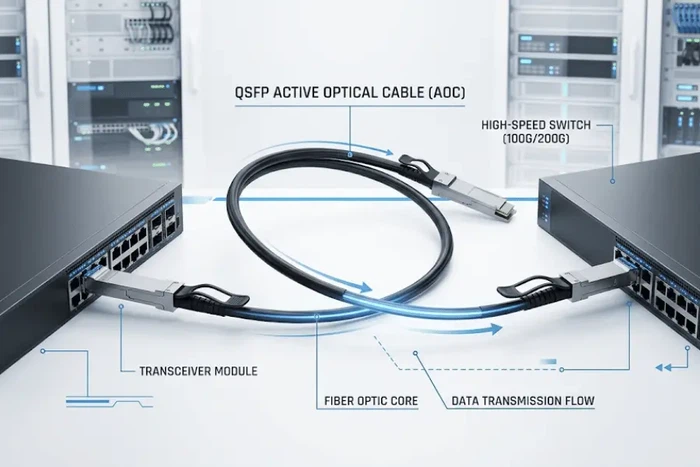

Anaktiivne optiline kaabel (AOC)on tehase{0}}otsaga kaablikomplekt, mis kasutab edastuskandjana optilist kiudu ja integreerib mõlemasse otsa aktiivsed optilise transiiveri komponendid. Väljastpoolt näeb see välja nagu afiiberplaastri juheühendatavate pistikutega; sees teostab see elektri{0}}optilise muundamise-edastusotsas, kannab signaali üle kiu ja muudab selle vastuvõtuotsas tagasi elektriliseks -, ilma et oleks vaja eraldi optilisi transiivereid.

Selles juhendis kirjeldatakse, kuidas AOC-kaablid töötavad, kuhu need DAC-kaablite ja optiliste transiiveritega võrreldes sobivad, millised kiirused ja vormitegurid on saadaval ning kuidas valida ja juurutada õige AOC andmekeskuste, ettevõtete, HPC ja AI võrgukeskkondade jaoks.

Kuidas aktiivne optiline kaabel töötab?

Kui hostseade - lüliti, server või võrguadapter - saadab andmeid, lahkub signaal pordist elektrisignaalina. AOC-pistik edastusotsas sisaldab laserdraiverit ja vertikaalset -õõnsuspinda-emiteerivat laserit (VCSEL) või muud optilist allikat, mis muudab elektrisignaali valguseks. See valgus liigub läbi mitmemoodilise kiu kaablikoostu sees. Vastuvõtuotsas muundab fotodetektor valguse tagasi elektrisignaaliks ja edastab selle hostporti.

See disain annab mitmeid omadusi, mis eristavad AOC passiivsetest vaskkaablitest:

• Väline liides on elektriline - kaabel ühendatakse standardse SFP+, SFP28, QSFP+, QSFP28, QSFP-DD võiOSFP pordidtäpselt nagu DAC või optiline transiiver.
• Sisemine tee on optiline, nii et kaabel võib ulatuda vahemaadeni, mida vask suure andmeedastuskiiruse korral - ei toeta, tavaliselt kuni 30 m, 50 m, 70 m või isegi 100 m, olenevalt kiirusest ja toote spetsifikatsioonist.
• Kaabel võtab toidet hostpordist, kuna mõlemad otsad sisaldavad aktiivset elektroonikat. Energiatarve on tavaliselt vahemikus 0,5 W kuni 3,5 W otsa kohta, olenevalt kiirusest ja disainist.
• Pikkus ja pistiku otsad on tehases fikseeritud. Kui kaabel on kahjustatud, vale pikkusega või kokkusobimatu, tuleb kogu komplekt välja vahetada.

Kuna see ühendab ühendatava elektriliidese optilise edastusteega, kirjeldatakse AOC-d sageli kui keskteed DAC-kaabli ja diskreetse optilise transiiveri vahel, mis on ühendatudFiber patch kaabel.

Aktiivne optiline kaabel vs DAC-kaabel vs optilised transiiverid

Kolm kõige levinumat võimalust -kiirete punkt{1}}--andmekeskuse linkide jaoks on DAC (Direct Attach Copper) kaablid, AOC-kaablid ja optilised transiiverid, millel on eraldi kiudkaablid. Igaüks neist sobib erinevatele piirangutele.

Kiire otsustamise reegel

Tegelike juurutuste puhul määratakse lingi tüüp tavaliselt kauguse ja keskkonna, mitte ühe spetsifikatsiooni järgi:

• 1–3 m, sama riiul:Passiivne DAC on tavaliselt esimene valik - madalaim hind, null võimsus, lihtsaim kasutuselevõtt. Valige selle asemel AOC ainult siis, kui hulgikaabel või EMI on konkreetne probleem.
• 3–7 m, külgnevad nagid:Võib töötada kas aktiivne DAC või AOC. AOC muutub praktilisemaks, kui vase jäikus raskendab marsruutimist tihedatel kaabliteedel.
• 7–100 m, põik-rida või põik-hall:AOC on tavaliselt{0}}mineku valik. Eraldi optilised transiiverid koosfiiberplaastri nööridmuutuvad eelistatavaks, kui vajate plaastri{0}}paneeli paindlikkust või kui link peab olema väljal-lõpetatav.
• Üle 100 m või struktureeritud kaabeldus:Diskreetsed transiiverid on ühendatudühemoodi{0}}kiudvõimitmemoodiline kiudon standardne lähenemine.

Aktiivsete optiliste kaablite peamised eelised

Pikem ulatus kui vask

Vasest twinaxi kaablid kaotavad suure andmeedastuskiiruse korral kiiresti signaali terviklikkuse. 25G juures on passiivne DAC üldiselt piiratud umbes 5 m-ga; 100 G ja üle selle väheneb praktiline ulatus veelgi. AOC-kaablid, kuna need edastavad sisemiselt kiu kaudu, võivad olenevalt tootest toetada 10 m, 30 m, 50 m või kauem, - ületades lõhe vase ja täisstruktureeritud kiu vahel, ilma et see muudaks eraldi optika keerukust.

Kergem kaal ja lihtsam marsruutimine

100G QSFP28 DAC-kaabel on märgatavalt jäigem ja raskem kui sama pikkusega 100G QSFP28 AOC. Suure-tihedusega riiulites, kus kümned kaablid jooksevad-riiuli ülaosast-allolevatesse serveritesse, mõjutab kaablite mass otseselt õhuvoolu, hooldatavust ja juhusliku lahtiühendamise ohtu hoolduse ajal. AOC-kaablid on õhemad ja painduvamad, mis lihtsustab marsruutimistkaablihalduse riistvaraja vertikaalsed kaablirennid.

Elektromagnetiliste häirete häirekindlus

Kuna AOC-s olev signaalitee on optiline, on kaabel immuunne elektromagnetiliste häirete suhtes -, mis on oluline eelis keskkondades, mis on täis toitekaableid, kõrge-voolu siinid ja kümneid lülitustoiteallikaid. Seevastu vaskkaablid võivad vastu võtta müra, mis halvendab lingi kvaliteeti, eriti pikema aja jooksul.

Plug{0}}and-Play juurutamine

AOC kaablid saabuvad komplektsete komplektidena. Pole vaja transiiveri moodulit sobitada kiudkaabliga, kontrollida poleerimistüüpi ega muretseda pistiku saastumise pärast välja lõpetamise ajal. Meeskondade jaoks, kes juurutavad sadu linke uues riiuliehituses-, vähendab see nii installimisaega kui ka probleemide arvu, mis võivad valesti minna.

AOC-kaablite piirangud

Fikseeritud pikkus ja mitte{0}}modulaarne disain

AOC-kaablit ei saa uuesti{0}}lõpetada ega lühendada. Kui kaabel on liiga lühike, liiga pikk, kahjustatud või vale müüja jaoks kodeeritud, tuleb kogu komplekt välja vahetada. See muudab täpse kasutuselevõtueelse mõõtmise oluliseks - alati jälgida tegelikku kaabliteed (sealhulgas vertikaalsed langused, horisontaalsed jooksud, hooldusaasad ja paindevahed), selle asemel, et hinnata sirge-kaugust.

Lühikeste linkide hind on kõrgem kui DAC

Alla 3 m{0}}rack-ühenduste puhul on passiivne DAC peaaegu alati odavam ega võta voolu. AOC on kulu-õigustatud ainult siis, kui link vajab suuremat ulatust, kergemat kaalu või EMI-kindlust.

Ühilduvus ja tarnija kodeerimine

Hostseade peab AOC-kaablid ära tundma. Paljud müüjad vahetavad - Cisco, Arista, Juniper, NVIDIA (Mellanox) - jõustavad tarnija kodeerimise kontrolli. Elektriliselt ja optiliselt korrektne AOC võib siiski ebaõnnestuda, kui EEPROM-i kood ei ühti platvormi heakskiidetud loendiga. Enne ostmist kinnitage konkreetse lüliti mudeli, püsivara versiooni ja katkestuskonfiguratsiooni tugi. Kolmanda osapoolega ühilduvate AOC-kaablite jaoks valige tarnija, kes pakub nõuetekohast EEPROM-i kodeerimist, tarnimiseelset ühilduvustesti{7}}ja tehnilist tuge.

Vähem paindlik kui transiiver + kiud

Kui teie keskkond kasutab struktureeritud kaabeldust koos plaastripaneelidega või kui kavatsete regulaarselt linkide kaugusi muuta, optikat vahetada või ühendusi uuesti{0}}paigutada,optilised transiiveridFiber-patch-kaablid pakuvad pikaajalist{0}}paindlikkust kui AOC.

Levinud AOC kaablitüübid kiiruse järgi

10G SFP+ AOC

SFP+ AOC-kaablid toetavad 10 Gigabit Etherneti ja neid kasutatakse serveri-lülitamiseks-, lülitiks-lülitamiseks- ja salvestusühenduseks. Tüüpiline ulatus on kuni 100 m. Kuigi 10G juurutused on küpsed, on SFP+ AOC endiselt tavaline ettevõtete keskkondades, kus pole veel juurdepääsu{11}}kihi linke 25G-le üle viidud.

25G SFP28 AOC

SFP28 AOC kaablid kannavad 25G Etherneti ja on suures osas asendanud SFP+ tänapäevastes andmekeskuse serverijuurdepääsu konstruktsioonides, kus 25G serveri pordi kohta joondub 100G üleslinke kasutavate lehtede-spine arhitektuuridega. Ulatus on tavaliselt kuni 30 m või rohkem. Erinevuste mõistmineSFP ja SFP+ vormiteguridaitab segatud{0}}kiirusega keskkondade planeerimisel.

40G QSFP+ AOC

QSFP+ AOC kaablid toetavad 40G Etherneti, kasutades nelja 10G rada. Neid leidub endiselt koondamis- ja üleslingirollides, kuigi paljud võrgud on 40G-lt 100G-le üle läinud. QSFP+ AOC-d kasutatakse ka 40 G-–4 × 10 G katkestuskonfiguratsioonides.

100G QSFP28 AOC

QSFP28 AOC on tänapäevastes andmekeskustes üks enim kasutatud AOC tüüpe. See kannab 100G Etherneti üle nelja 25G raja ja toetab ulatust kuni 30 m või rohkem. Tüüpiliste kasutusjuhtude hulka kuuluvad lehtede{6}}to-lüliti üleslingid, salvestuskanga ühendused ja suure jõudlusega-arvutusklastrid.

400G ja 800G AOC

400G AOC kaablid kasutavad QSFP-DD või OSFP vormitegureid, samas kui 800G valikud on kerkimas järgmise-põlvkonna platvormidele. Need kiirused on eriti olulised tehisintellekti koolitusklastrites ja hüperskaala andmekeskustes, kus linkide tihedus, pordi -võimsuse eelarve ja termiline kõrgus on kriitilised piirangud. 400G ja kõrgemal tuleb kontrollida edasisuunas veaparanduse (FEC) nõudeid, radade arvu ja vahetada ASIC-i tugi - ühel platvormil töötav kaabel ei pruugi ilma õige FEC-režiimita initsialiseerida teisel platvormil. TheQSFP-DD vormiteguron määratletud QSFP-DD Multi-Source lepinguga (MSA), mis määrab nende suure -tihedusega liideste mehaanilised, elektrilised ja termilised nõuded.

Breakout AOC kaablid

Katkestatud AOC-kaabel jagab ühe kiire{0}}pordi mitmeks aeglasemaks{1}}ühenduseks. Levinud konfiguratsioonid hõlmavad järgmist:

• 40G QSFP+ kuni 4×10G SFP+
• 100G QSFP28 kuni 4×25G SFP28
• 400G QSFP-DD kuni 4×100G QSFP28

Breakout AOC on kasulik siis, kui lüliti toetab pordi katkestamise režiimi ja teine ​​ots loob ühenduse madalama{0}}kiirusega liidestega serverite või seadmetega. Enne tellimist veenduge, et lüliti operatsioonisüsteem toetab konkreetset katkestuse konfiguratsiooni - mõned platvormid nõuavad selgesõnalist CLI- või püsivara-tasemel katkestamise lubamist. Fiber{5}}põhiste väljamurdmisvõimaluste kohta vaadake sedaMPO katkestuskaabli juhendvõi lisateavetMPO kaabli tüübid.

Kus kasutatakse aktiivseid optilisi kaableid?

Andmekeskus selgroolülide-ülaosa-rack ja lehed-

AOC-kaablid sobivad loomulikult lühikeste{0}} kuni keskmise ulatusega-linkide jaoks, mis moodustavad suurema osa andmekeskuses olevatest ühendustest: serveri-ülaosa-lüliti (tavaliselt 3–10 m) ja külgnevate riiulite lüliti (tavaliselt 10–30 m) lüliti (tavaliselt 10–30 m). Nendes rollides tagab AOC piisava ulatuse ilma diskreetse optika kulude ja keerukuseta.

AI koolitusklastrid ja HPC

Tehisintellekti GPU klastrid -, mis on ehitatud sellistele platvormidele nagu NVIDIA InfiniBand või RoCE kangast -, nõuavad suurel hulgal suure-ribalaiusega ja madala-latentsusega linke. AOC-kaablid vähendavad kaablite mahtu keskkondades, kus sajad või tuhanded 100G, 200G või 400G ühendused koonduvad mõnele lülitile. Sellegipoolest kasutavad tehisintellekti klastrid palju ka DAC-i (väga lühikeste rack-GPU-de jaoks{10}}linkide vahetamiseks) ja diskreetset optikat (pikemate inter{12}}podiühenduste jaoks), nii et AOC on üks tööriist mitme hulgast, mitte vaikeseade.

Säilituskanga ühendused

Salvestusmassiivid, NVMe{0}}oF-i sihtmärgid ja SAN-lülitid asuvad sageli spetsiaalsetes riiulites, mis ühenduvad arvutusraamidega vahemaa tagant, kus vask muutub ebapraktiliseks. AOC pakub nende ühenduste jaoks puhast ja kerget linki.

Ettevõtluse ja ülikoolilinnaku varustusruumid

Ettevõtete kommutatsiooniruumides saab AOC lihtsustada koondamise üleslinke ja rist{0}}ühendada linke, kus struktureeritud kaabeldust pole vaja ja kiire juurutamine on olulisem kui pikaajaline-re{2}}paindlikkus.

Kuidas valida õige AOC-kaabel?

AOC-kaabli valimine on mitmeastmeline{0}}protsess. Praktikas kontrollitakse ühilduvust sageli enne kaabli pikkust, sest toetamata kaablit ei pruugita tuvastada isegi siis, kui füüsiline liides ühtib.

1. samm: tuvastage pordi vormitegur

Kontrollige lingi mõlemat otsa. Levinud vormitegurid on SFP+, SFP28, QSFP+, QSFP28, QSFP56, QSFP-DD ja OSFP. Ärge arvake, et kaabel töötab ainult seetõttu, et see füüsiliselt sobib -, vormifaktor, kiirus ja sõiduraja kaardistus peavad kõik ühtima. Arusaaminepistiku tüübidaitab vältida füüsilist ebakõla.

2. samm: sobitage andmeedastuskiirus ja sõiduraja konfiguratsioon

Valige nõutava lingikiiruse jaoks hinnatud AOC. Katkestuslinkide puhul kinnitage nii pordi koondkiirus kui ka -rajapõhise katkestuse konfiguratsioon (nt 4 × 25 G 100 G pordist või 4 × 100 G 400 G pordist).

3. samm: kontrollige platvormi ühilduvust

Veenduge, et AOC-d toetatakse mõlemas otsas konkreetsel lülitimudelil, NIC-mudelil ja püsivara versioonil. Kolmanda osapoole-kaablite puhul kontrollige, kas EEPROM-i tarnija kood vastab hostseadme heakskiidetud loendile. Paljud müüjad avaldavad ühilduvusmaatriksid -, konsulteerige nendega enne ostmist.

4. samm: mõõtke tegelik kaablitee

Jälgige tegelikku marsruuti pordist sadamasse, võttes arvesse vertikaalseid kukkumisi, horisontaalseid kaablirenni jookse, hooldussilmusi ja minimaalset painderaadiust. Lisage veidi lõtku -, kuid mitte nii palju, et liigne kaabel õhuvoolu blokeeriks või riiulit segaks. Füüsilise kaabli marsruutimise juhiste saamiseks vaadakefiiberoptiliste kaablite paigaldusjuhend.

5. samm: hinnake võimsust ja soojuslikku mõju

Iga AOC ots ammutab toidet hostpordist. 32 või 64 QSFP28-pordiga suure-tihedusega lüliti puhul võib AOC-kaablite koguvõimsuse tarbimine olla mõttekas. Vaadake üle lüliti termilise disaini võimsuse (TDP) eelarve ja tagage piisav õhuvool -, eriti tagumiste-esi-jahutusega lülitite puhul, kus kaabli ummikud esipaneelil mõjutavad otseselt jahutust.

6. samm: FEC-i ja DOM-i nõuete kavandamine

100G ja kõrgemal on lingid tavaliselt vaja edasisuunas veaparandust (FEC). Veenduge, et nii kaabel kui ka hostseade toetaksid sama FEC-tüüpi (nt RS-FEC või FC-FEC). Kui teil on vaja jälgida lingi seisukorda, kontrollige, kas AOC toetab digitaalset optilist jälgimist (DOM) või digitaaldiagnostika jälgimist (DDM) - mitte kõik AOC tooted ei avalda optilise võimsuse, temperatuuri ja nihkevoolu näitu.

Paigaldamise ja käsitsemise parimad tavad

AOC-kaableid on enamiku stsenaariumide puhul lihtsam kasutada kui diskreetset optikat, kuid need sisaldavad siiski kiud- ja aktiivelektroonikat, mis nõuavad hoolt.

• Hoidke tolmukatted pealkuni sisestamise hetkeni. Saastunud pistikud on optiliste sõlmede lingivigade üks levinumaid põhjuseid.
• Järgige minimaalset painderaadiust.Kaabli sees olevatesse kiududesse võivad teravatest painutustest tekkida mikro{0}}praod, mis põhjustavad katkendliku kadu suurenemist, mida on raske diagnoosida.
• Toetage kaabli raskust.Ärge laske kaablil transiiveri pesast toetamata rippuda. Kasutage raskuse jaotamiseks kaablihaldushoobasid, konks{1}}ja-silmussidemeid või vertikaalseid kaablihaldureid. Õigekaablihalduse riistvarakaitseb nii kaablit kui ka porti.
• Märgistage mõlemad otsad enne paigaldamist,eriti AOC-kaablite jaoks, kus üks port ulatub mitmesse lõpp-punkti.
• Esmalt katsetage väikest partiidsuurtes kasutustes. Veenduge, et lüliti tunneb kaabli ära, link lähtestatakse eeldatava kiirusega, FEC-loendurid on puhtad ja DOM-i näidud (kui need on saadaval) vastavad spetsifikatsioonidele.

Levinud AOC-lingiprobleemide tõrkeotsing

Kui AOC link ei ilmu või käitub ebakorrapäraselt, tehke järgmised kontrollid.

• Link pole üleval:Veenduge, et kaabel oleks mõlemast otsast täielikult pordis paigas. Kontrollige, kas lüliti või võrguühenduse püsivara toetab AOC tarnija kodeerimist. Käivitage platvormi käsk "show interface transiver" või samaväärne käsk, et näha, kas seade tunneb kaabli üldse ära.
• Hoiatus "Toetamata transiiver":EEPROM-i kodeering ei ühti seadme heakskiidetud tarnijate loendiga. Õige kodeerimise saamiseks võtke ühendust kaabli tarnijaga või kontrollige, kas lülitil on käsk transiiveri valideerimise tühistamiseks (mõned platvormid lubavad seda, teised mitte).
• Väljamurdmisradasid ei tuvastatud:Veenduge, et pordi katkestamine on lüliti konfiguratsioonis lubatud. Mõned platvormid nõuavad pärast katkestusrežiimi muutmist taaskäivitamist või konfiguratsiooni uuesti laadimist.
• Kõrge veamäär või CRC vead:Kontrollige mõlemat pistikuotsa saastumise või füüsiliste kahjustuste suhtes. Veenduge, et mõlemal poolel on kokku lepitud õige FEC-režiim. Kontrollige painderaadiuse rikkumisi piki kaabliteed.
• Katkendlikud lingiklapid:Kahtlustage pistiku saastumist, kaabli pinget pordis või termilisi probleeme (ülekuumenevad transiiverid võivad põhjustada katkendlikke väljalülitusi). Vaadake üle DOM-i temperatuurinäidud, kui need on saadaval.

Levinud vead, mida vältida

AOC kasutamine iga lingi jaoks, olenemata kaugusest.

Samade-rack ühenduste puhul alla 3 m on passiivne DAC tavaliselt odavam, ei võta voolu ja töötab identselt. Reserveerige AOC linkide jaoks, kus vase ulatus, kaabli kaal või EMI on tõeline piirang.

Breakout AOC tellimine ilma lüliti tuge kinnitamata.

Katkestuskaabel on kasutu, kui lülitiport ei toeta vajalikku katkestusrežiimi. Kontrollige alati konfiguratsiooni - ja kontrollige, kas selle aktiveerimiseks on vaja taaskäivitada - enne kaabli tarnimist.

Kaabli pikkuse hindamine sirge{0}}kauguse järgi.

Tegelik kaablitee vertikaalsete kaablihaldurite, õhuliinide ja põrandaaluse{0}}marsruuti kaudu on sageli 30–50 protsenti pikem kui pordide vaheline-nähtus{4}}. Mõõtke tegelik tee ja lisage tagasihoidlik teenindusahel.

Tarnija ühilduvuse ignoreerimine.

Ühilduvusprobleemid on AOC juurutamise viivituste kõige levinum põhjus. Kontrollige hankija ühilduvusmaatriksit, testige enne hulgitellimist ja tehke koostööd tarnijaga, kes pakub platvormipõhist EEPROM-i kodeeringut.

AOC käsitlemine nagu vaskkaabel.

AOC kaablid on kergemad ja paindlikumad kui DAC, kuid sisaldavad siiski klaaskiudu ja aktiivset optoelektroonikat. Vältige muljumist, teravaid painutusi allapoole määratud minimaalset painderaadiust ja pistiku korpuse pinget tõmbamist.

KKK aktiivsete optiliste kaablite kohta

Mida tähendab AOC võrgunduses?

AOC tähistab aktiivset optilist kaablit. See on kiud{1}}põhine kaablikomplekt, mille mõlemas otsas on integreeritud aktiivsed transiiveri komponendid ja mis on loodud ühendamiseks otse standardse lüliti, serveri või salvestuspordiga.

Mis vahe on AOC ja DAC vahel?

DAC-kaabel (Direct Attach Copper) edastab elektrilisi signaale üle vasktwinaxi ja sobib kõige paremini väga lühikesteks-rack-ühendusteks (tavaliselt 1–5 m). AOC muudab signaali valguseks ja edastab selle kiu kaudu, toetades pikemaid vahemaid (sõltuvalt kiirusest kuni 30–100 m) kergema kaalu ja EMI-kindlusega. DAC on odavam ja võtab lühikeste linkide jaoks vähem energiat; AOC on praktilisem, kui probleem on ulatus, kaabli tihedus või elektromagnetiline müra.

Kas AOC-kaabel on sama, mis kiudkaabli kaabel?

Ei. AFiber patch kaabelon passiivne kaabel, mis ühendab kaks eraldi optilist transiiverit. AOC integreerib transiiveri elektroonika kaablikoostu endasse, seega pole vaja eraldi optikat.

Kui suur on AOC-kaabli maksimaalne kaugus?

Maksimaalne vahemaa oleneb kiirusest ja tootest{0}}G SFP+ AOC kaablid võivad ulatuda kuni 100 meetrini. 25G ja 100G puhul on tüüpiline maksimaalne ulatus 30–100 m. 400G juures toetab enamik AOC tooteid praegu kuni 30 m. Kinnitatud ulatuse spetsifikatsioonid kontrollige alati konkreetse toote andmelehelt.

Kas AOC-kaabel vajab toidet?

Jah. AOC mõlemad otsad sisaldavad aktiivset elektroonikat (laseridraiver, fotodetektor ja juhtimisahel), mis ammutavad toidet hostpordist. Energiatarve on tavaliselt vahemikus 0,5 W kuni 3,5 W otsa kohta, olenevalt kiirusest ja konstruktsioonist.

Kas AOC-kaablid toetavad DOM- või DDM-seiret?

Mõned AOC-kaablid toetavad digitaalset optilist jälgimist (DOM), mida tuntakse ka kui digitaaldiagnostika jälgimist (DDM), mis annab reaalajas optilise võimsuse, temperatuuri, toitepinge ja laseri nihkevoolu{0}}näidud. Kuid mitte kõik AOC-tooted ei toeta DOM-i. - Kontrollige toote spetsifikatsiooni või andmelehte, enne kui eeldate, et see funktsioon on saadaval.

Kas ma saan kasutada Cisco, Arista, Juniperi või NVIDIA lülititega kolmandate{0}} osapooltega ühilduvaid AOC-kaableid?

Jah, eeldusel, et AOC on sihtplatvormi jaoks õigesti kodeeritud. Kolmanda osapoole-AOC-kaablid kasutavad EEPROM-i tarnija kodeeringut, et tuvastada end hostseadmes. Mainekas tarnija kodeerib, testib ja kinnitab kaableid konkreetsete lülitimudelite ja püsivara versioonide jaoks. Mõned lülitusplatvormid võimaldavad transiiveri valideerimise kontrolli keelata, kuid see pole tootmiskeskkondade puhul soovitatav.

Kas AOC-kaablid võivad toetada 400G või 800G võrke?

Jah. 400G AOC kaablite kasutamineQSFP-DDvõi OSFP vormitegurid on kaubanduslikult saadaval. 800G AOC tooted hakkavad tekkima järgmise-põlvkonna lülitusplatvormide ja võrgu-ASIC-ide turuletoomisel. Nendel kiirustel tuleb hoolikalt kontrollida FEC nõudeid, raja konfiguratsiooni ja termilisi piiranguid. QSFP-DD MSA ja OSFP MSA määratlevad nende liideste mehaanilised ja elektrilised spetsifikatsioonid.

Kas AOC sobib AI andmekeskuste võrgustamiseks?

AOC on üks mitmest kaablitüübist, mida kasutatakse tehisintellekti andmekeskuste kangastes. See töötab hästi keskmise ulatusega-GPU-l-, et-lülitada ja-lülitada-linke, kui kaabli kaal ja tihedus on probleemiks. Kuid tehisintellekti klastrid toetuvad ka DAC-le väga lühikeste rack-linkide jaoks ja diskreetsele optikale pikemate inter-podi või{9}}klastrivaheliste linkide puhul. Valik sõltub kaugusest, võimsuse eelarvest ja platvormi ühilduvusest.

Kas AOC-kaablid on kuum{0}}vahetatavad?

Enamik AOC-kaableid on mõeldud kiirvahetuseks -vahetamiseks -, mida saate sisestada või eemaldada, kui hostseade on sisse lülitatud, nagu tavalise ühendatava transiiveri puhul. Siiski kinnitage hostseadme dokumentatsioonis alati hot-swap-i tugi-, kuna mõned platvormid võivad vajada spetsiifilisi protseduure.

Kuidas teha tõrkeotsingut AOC-lingi korral, mis ei ilmu?

Alustuseks kontrollige, kas kaabel on mõlemas otsas täielikult paigas. Kontrollige lüliti CLI transiiveri tuvastamist ja olekut. Kui seade teatab "toetamata transiiver", ei pruugi EEPROM-i kood ühtida - võtke ühendust tarnijaga. Kontrollige pistiku otste{4}pindu saastumise suhtes. Katkestuslinkide puhul veenduge, et pordi katkestamise režiim on lüliti konfiguratsioonis lubatud. Kui link on üleval, kuid ebastabiilne, kontrollige FEC-i sätteid ja kontrollige DOM-i näitu ebatavalise temperatuuri või optilise võimsuse suhtes.

Järeldus

Aktiivsed optilised kaablid täidavad tänapäevases andmekeskuse kaabelduses spetsiifilist ja olulist rolli: need pakuvad suuremat ulatust kui vask, väiksema mahuga kui paksud twinax-sõlmed ja lihtsamad kasutuselevõtt kui eraldi optilised transiiverid, mis on ühendatud kiudoptiliste juhtmetega. Need on eriti väärtuslikud suure-tihedusega lehtede-selgroo kangastes, AI- ja HPC-klastrites ning kõigis keskkondades, kus on vaja kiiresti paigaldada kümneid või sadu rist-rack-linke ja neid puhtalt hallata.

Kuid AOC ei ole universaalne lahendus. Väga lühikesi linke teenindab paremini passiivne DAC. Struktureeritud kaabelduskeskkonnad koos plaastripaneelide ja sagedase uuesti-paigaldamisega nõuavad diskreetset optikat ja kiudaineid. Ja igal kiirusastmel tuleb enne kaablite tellimist kontrollida platvormi ühilduvust.

Enne AOC-le pühendumist kinnitage pordi vormifaktor, andmeedastuskiirus, kaablitee pikkus, müüja ühilduvus, FEC-nõuded, toite- ja soojuseelarve ning DOM-i tugi. Tehke koostööd tarnijaga, kes pakub platvormi-spetsiifilist kodeerimist, tarneeelset-testimist ja reageerivat tehnilist tuge. Hästi-valitud AOC-kaabel lihtsustab juurutamist ja toetab usaldusväärset kiiret{5}}ühenduvust -, kuid ainult siis, kui see on sobitatud õige lingi, õige vahemaa ja õige platvormiga.
