Optilise liini terminal: tüübid, funktsioonid ja ostujuhend

AnOptiline liiniterminal (OLT)on passiivse optilise võrgu (PON) keskne juhtseade. See asub operaatori põhivõrgu ja kasutajapoolsete Interneti-teenuse pakkujate jaoks, kes plaanivad FTTH levitamist, ülikoolilinnaku kiudoptilist võrku ehitavatele ettevõtetele või operaatoritele, kes lähevad üle GPON-ilt XGS{3}}PON-ile, on OLT tavaliselt projekti kõige olulisem ost.

See juhend läheb põhimääratlusest kaugemale. See hõlmab, mida OLT tegelikult töötavas PON-is teeb, kuidas peamised tüübid (EPON, GPON, XG-PON, XGS-PON, NG-PON2, Combo PON) tegelikel juurutustel erinevad, kuidas sobitada OLT-i võimsus abonentide arvu ja üleslingi nõudlusega ning mida kontrollida enne ostutellimuse allkirjastamist. Praktiline OLT valiku kontrollnimekiri ja küsimuste loend "enne ostmist" on lõpus.


Mis on optilise liini terminal?

Optilise liini terminal on PON-i teenuse-pakkuja-poolne lõpp-punkt. Tavaliselt paigaldatakse see keskkontorisse, piirkondlikku andmekeskusesse, MDF-i ruumi, tänavakappi või koondamiskohta ning see ühendab korraga kaks väga erinevat juurdepääsuvõrgu külge:

• Ülesvoolu pool- operaatori suurlinna-, koond- või põhivõrk, tavaliselt tarnitakse 10G, 25G, 40G või 100G üleslingi kaudu.
• Allavoolu pool-Optiline jaotusvõrk (ODN), sealhulgas toitekiud, jaoturid, jaotuskaablid ja kliendi{0}}poolsed ONU-d või ONT-d.

OLT teisendab Etherneti/IP-liikluse pakkuja võrgust PON{0}}vormindatud optilisteks signaalideks (allavoolu) ja taastab ONU-algatatud optilised pursked tagasi elektriliikluseks (ülesvoolu). Kuna iga PON-puu ONU jagab sama kiudu tagasi OLT-ga, toimib OLT ilma selleta ka planeerijana -, muudaksid ülesvoolu kokkupõrked võrgu kasutuskõlbmatuks.

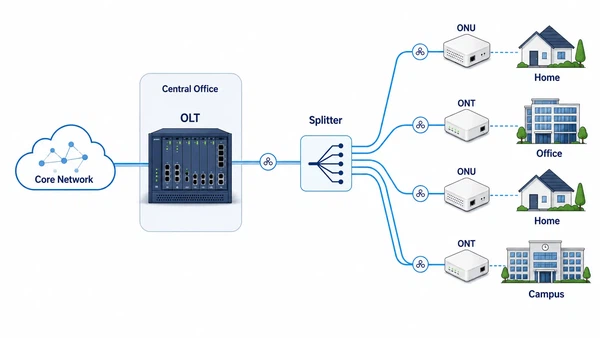

Kuidas OLT töötab PON-võrgus

PON-võrgul on neli ehitusplokki: OLT, ODN (passiivsed komponendid naguPLC-jaoturid, kiudühendused, ja jaotuskarbid), ONU ja ONT. OLT teenindab paljusid ONU-sid/ONT-sid ühe või mitme passiivse jaoturi kaudu, mistõttu üks PON-port võib olenevalt optilisest eelarvest jõuda 32, 64 või 128 abonendini.

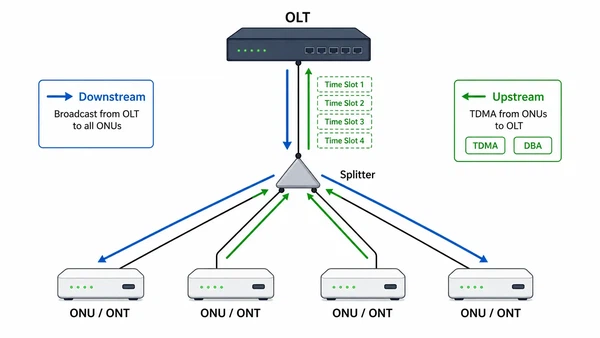

Kuidas OLT haldab allavoolu liiklust?

Allavoolu on ülekanne: OLT edastab ühe optilise voo, mis jõuab iga ONU-ni samas PON-pordis. Iga ONU filtreerib talle adresseeritud kaadrid ja loobub ülejäänud. Krüpteerimine (tavaliselt AES-128 GPON/XGS-PON puhul) takistab ONU-l teise abonendi liiklust lugeda.


Kuidas OLT haldab ülesvoolu liiklust?

Vastuvoolu on raskem suund. Paljud ONU-d jagavad sama kiudu tagasi OLT-le, nii et OLT väljastab TDMA-load, mis annavad igale ONU-le täpselt teada, millal ja kui kaua see edastada võib. See dünaamilise ribalaiuse eraldamise (DBA) silmus töötab pidevalt. Kui DBA juurutus on nõrk, võib täislaaditud PON-i tegelik{3}}läbilaskvus langeda tunduvalt alla pealkirja kiiruse, isegi kui optika on korras.

Miks on ribalaiuse eraldamine PON OLT-is oluline?

OLT on ka koht, kus asuvad teenuseprofiilid. Hääl, IPTV, äri L2VPN-id ja parima-võimsusega kodu-internet jagavad kõik sama kiudu ning OLT otsustab, millist järjekorda üleslingi täitumisel esimesena teenindatakse. Levinud viga on eeldada, et juurdepääsukiud on kitsaskoht - enamikus ISP võrkudes, üleslink ja OLT-i DBA kvaliteet on suuremad piirangud kui PON-port ise.

OLT põhifunktsioonid

Reaalses juurdepääsuvõrgus teeb OLT korraga seitset asja:

• Optiline/elektriline muundaminePON-i jaoks allavoolu ja ülesvoolu.
• Liikluse koondamineelamute, VKEde, mobiilsete tagasiühenduste ja ettevõtete ahelatest jagatud üleslinkidele.
• Dünaamiline ribalaiuse jaotaminekõigis ONU-des igas PON-pordis.
• ONU/ONT elutsükli juhtimine- avastamine, ulatuse määramine, registreerimine, konfigureerimine, püsivara tõuge ja eemaldamine - tavaliselt OMCI kaudu GPON/XGS-PON või OAM EPON jaoks.
• QoS ja teenuse juhtimine, sealhulgas 802.1p, DSCP, liikluse kujundamine, politsei ja teenusepõhine VLAN-haldus.
• Turvalisus- ONU autentimine (LOID, parool või seerianumber), AES-i allavoolu krüptimine, MAC-filtreerimine ja haldamine-tasapinnaline kõvenemine.
• Järelevalve ja rikete haldus, mis hõlmab optilist Rx/Tx toidet, ONU dying{0}}gaspi häireid, pordi loopbacki ja integreerimist NMS-i platvormidega SNMP, NETCONF või TR-069 kaudu.

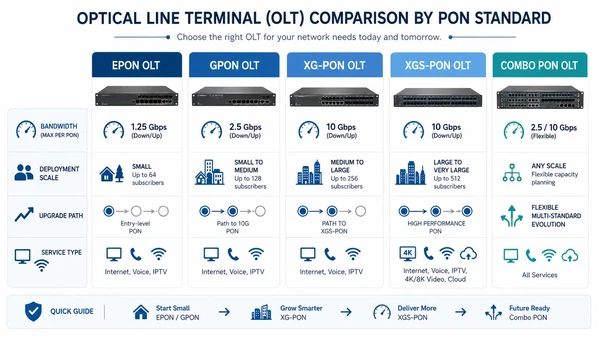

Peamised OLT-de tüübid

OLT-sid müüakse mööda kahte põhitelge: PON-standard ja riistvaraline vormitegur. Mõlemad on olulised ja õige kombinatsioon sõltub abonentide tihedusest, teenusetasemest ja sellest, kui kaua eeldate, et platvorm töötab.


OLT-tüübid PON-standardi järgi

EPON OLT

EPON põhineb Ethernetil esimeses miilis, mis on määratletud aastalIEEE 802.3ah. Sümmeetriline 1,25 Gbit/s, lihtne Etherneti raamimine ja Aasia osades -tugevdatud ökosüsteem muudavad selle kulu-efektiivseks roheliste elamuvõrkude jaoks, kus enamik tellijaid on kiirusel alla 300 Mbit/s.

Valige see, kui:abonendibaas on hinna-tundlik, teenused on Etherneti-omapõhised ja piirkondlik ONU turg on EPON-raske.Jäta see vahele, kui:pikaajaline tegevuskava sisaldab sümmeetrilist gigabitist, operaatori-taseme äriteenuseid või koostalitlusvõimet Euroopa/Põhja-Ameerika FTTH-ökosüsteemidega.

GPON OLT

GPON on määratletudITU-T G.984 seeria. Liinikiirus on allavoolu 2,488 Gbit/s ja ülesvoolu 1,244 Gbit/s. Pärast 15+ aastat massilist kasutuselevõttu on GPON-il kõigist PON-tehnoloogiatest sügavaim ONT-ökosüsteem, mistõttu algab enamik FTTH-võrke ikkagi siit.

Valige see, kui:Suurem osa tellijatest ostab alla 1 Gbit/s pakette, teil on vaja laia ONT-i tarnijate baasi ja kapitali surve on kõrge.Jäta see vahele, kui:kavatsete 24 kuu jooksul müüa sümmeetrilisi 1G/2G või äri L2VPN-e - migratsioonikulu GPON-ilt XGS-ile-PON on reaalne, kui ODN pole loodud kooseksisteerimiseks.

XG-PON OLT

XG-PON (G.987) tagab 10 Gbit/s allavoolu ja 2,5 Gbit/s ülesvoolu. Praktikas on XG-PON suurel määral ületanud XGS-PON, kuna asümmeetriline 10G ei vasta enam tänapäevasele teenusenõudlusele. Uued juurutused algavad harva XG-PON-iga.

XGS-PON OLT

XGS-PON on määratletud keelesITU-T G.9807.1sümmeetrilise 10 Gbit/s süsteemina. See eksisteerib koos GPON-iga samas ODN-is lainepikkuse eraldamise kaudu, mistõttu on sellest saanud 1. astme operaatorite vaikevärskendustee.

Valige see, kui:müüte esmaklassilist lairibaühendust, toetate ettevõtte juurdepääsu, plaanite mobiilset xHauli või eeldate sümmeetrilist mitme{0}}kontserni nõudlust kolme aasta jooksul.Jäta see vahele, kui:projekt on väike elamuraie, kus igal abonendil on 100–300 Mbit/s plaan ja kapitalimahutus tuleb minimeerida - GPON on täna ikka odavam pordi kohta.

NG-PON2 OLT

NG-PON2 kasutab aja- ja lainepikkusjaotusega multipleksimist (TWDM), et edastada kuni 40 Gbit/s agregaadi PON-i kohta. Edastamise konvergentsikiht on täpsustatud punktisITU-T G.989.3. NG-PON2 on enamasti asjakohane operaatorivõrkude jaoks, mis vajavad lainepikkuse paindlikkust äri- või mobiilsidevõrgu jaoks. Enamiku Interneti-teenuse pakkujate jaoks on XGS{4}}PON praktilisem valik, kuna optika ökosüsteem on palju odavam.

Kombineeritud PON OLT

Kombineeritud PON-liinikaart kannab GPON-i ja XGS{0}}PON-i samas pordis ja sama kiu kaudu, eraldatuna lainepikkusega. See võimaldab operaatoril teisaldada premium-abonendid XGS-PON-i ilma ODN-i uuesti-kaabeldamata või veoautot veeremata. Iga operaatori jaoks, kellel on sisukas GPON-i installitud baas, on Combo PON OLT tavaliselt parem panus kui paralleelsete GPON-i ja XGS{5}}PON-kaartide käitamine.

OLT-tüübid riistvarakujunduse järgi

Vormitegur määrab laiendatavuse, võimsuse koondamise ja töömudeli:

• Kast OLT- fikseeritud konfiguratsioon, tavaliselt 4–16 PON-porti, 1U või 2U. Sobib väikestele Interneti-teenuse pakkujatele (alla ~5000 abonendi), MDU-dele, hotellidele ja ühekohalistele{8}}linnakutele. Piiratud laienemine on kompromiss{10}}.
• Šassii OLT- modulaarne, üleliigse toite, kahe juhtimistasandi ja 8–20 teeninduspesaga. Õigus operaatoritele, kes plaanivad üle 20 000 abonendi saidi kohta või kasutavad mobiilset tagasiühendust, mis ei talu ühtainsat elektrikatkestust.
• Mini OLT- 1–2 PON-porti, sageli töölaua-suuruses. Kasulik pilootidele, hotellidele, labori seadistustele või vähem kui 100 ONT-ga kaugsaitidele.
• Väljas OLT- karastatud tööks –40 kraadi kuni +65 kraadi, IP65/IP66 korpused, sageli post{5}} või kappi-kinnitatud. Kasutatakse hajutatud juurdepääsuks maapiirkondade võrkudes, tööstusparkides ja muudes kohtades, kus kesk-kontorikiud on liiga kaugel, et tõhusalt jõuda.

GPON OLT vs XGS{0}}PON OLT: kumba peaksite valima?

See on aastatel 2025–2026 kõige levinum ostuküsimus, seega väärib see eraldi jaotist.

• Valige GPONkui rohkem kui 80% tellijatest ostavad järgmise 3 aasta jooksul alla 500 Mbit/s pakette, on teie piirkonna ONT-turg domineeriv GPON-ja siduvaks piiranguks on capex. 16-pordiline GPON box OLT koos 4 × 10G üleslinkidega suudab mugavalt teenindada 2000–4000 koduabonendit.
• Valige XGS{0}}PONkui müüte sümmeetrilisi 1G/2G-pakette, käitate ärilisi L2VPN-e, planeerite mobiilset esiühendust või tegutsete turul, kus konkurents juba reklaamib 2 Gbit/s koduvõrku. XGS-PON on mõistlikum ka uute ehituste puhul, kuna GPON-iga võrreldes on pordi{6}}tasu märkimisväärselt vähenenud.
• Valige Combo PONkui teil on juba installitud GPON-baas ja vajate järkjärgulist migreerimist olemasolevaid abonente häirimata. See on turgu valitsevate operaatorite jaoks peaaegu alati õige vastus.

Üks praktiline reegel: kui Interneti-teenuse pakkuja plaanib müüa sümmeetrilisi 1G või 2G pakette kahe aasta jooksul, maksab GPON-i juurutamine nüüd pikemas perspektiivis tavaliselt rohkem kui XGS-PON-i või Combo PON-iga alustamine, kui veoautode veeremised ja ONT-i vahetustehingud on arvesse võetud.

Kuidas valida õige optilise liini terminal

Valikuprotsess peaks järgima selget prioriteetsuse järjekorda. Tagurpidi tegemine - alates hinnast või PON-portide arvust - on OLT-i ülekulu ja kehva toimimise suurim põhjus.

Alustage abonendi mahust ja jaotussuhtest

Hinnanguline praegune ja 5-aastane tellijate arv, eeldatav -kasutusmäär ja jaotussuhe. GPON FTTH jaoks on tüüpiline jaotus 1:32; 1:64 on võimalik, kuid vähendab optilist eelarvet; 1:128 on reserveeritud lühikese{10}}vahemaa ja suure tihedusega linnaehituseks. 500 abonendi jaoks ühes MDU-s kell 1:32 annavad kaks PON-porti ja 4-pordiline kasti OLT 50% kasvuruumi.

Sobitage PON-standard teenusetasemega -, mitte brošüüriga

Valige PON-standard tegelikust teenindusplaanist, mitte slaidil olevast{0}}tulevikukindlast. Kui 90% tellijatest jääb 200 Mbit/s juurde, on GPON õige vastus isegi siis, kui XGS-PON on "uuem".

Enne PON-portide loendamist kontrollige üleslingi mahtu

Väikese Interneti-teenuse pakkuja jaoks on üleslingi ületellimine sageli suurem kitsaskoht kui PON-portide arv. 16{4}}pordiga GPON OLT, millel on ainult 2 × 10G üleslingid, on üleslingiga{11}}tõsiselt piiratud hetkel, kui abonentide arv ületab ~3000. Kontrollige kahe koondamislüliti 10G/25G/40G/100G üleslinkide, linkide koondamise ja kahe koduga üleslinkide toetust.

Kontrollige ON/ONT koostalitlusvõimet - Ärge eeldage

Kaks seadet, mis toetavad "sama GPON-standardit", võivad siiski ebaõnnestuda OMCI rakendamise erinevuste, MIB-laiendite või teenuse{0}}malli mittevastavuse tõttu. Enne allkirjastamist katsetage täpseid ONT-mudeleid sihtmärgiks oleva OLT püsivara abil-. Pöörake tähelepanu VLAN-i tõlkekäitumisele, multisaadetele (IGMP nuhkimine/puhverserver), TR-069 ACS-integratsioonile ja püsivara tõukekindlusele.

Planeerige koondamine ausalt

Operaatori- ja äri{0}}tasemel võrgud vajavad kahekordset toidet, kahte juhtimismoodulit, kiirvahetuskaarte ja B- või C-tüüpi kaitselülitusi. Väike privaatvõrk saab ilma nendeta hakkama; mobiilset tagasiühendust kandev võrk ei saa.

Hinnake juhtimist - See otsustab pikaajalise-operatsiooni

Haldusfunktsioonid, mis vähendavad oluliselt opexi: zero-touch ONU pakkumine, püsivara hulgitõuke koos tagasipööramisega, SNMP/NETCONF/gNMI kokkupuude virnade jälgimiseks, struktureeritud väljadega süsteemilogi, rolli-põhine juurdepääs ja -teenusepõhised liiklusloendurid. Tugeva CLI-ga, kuid halva NMS-integratsiooniga OLT näeb alguses odav välja ja läheb pärast juurutamist kalliks.

Planeerige uuendustee enne esimest installimist

Kui GPON-to-XGS-PON-i migratsioon on tõenäoline 5 aasta jooksul, valige kas kombineeritud PON-liinikaardid või šassiiplatvorm, mis aktsepteerib olemasolevas ODN-is XGS-PON-kaarte.


Praktilised OLT-valiku näited

Näide 1: 500 abonendi MDU

500 korteriga kortermaja, teenuste piirkiirus allavoolu 500 Mbit/s, ülesvoolu 50 Mbit/s. Piisab 4-pordilisest GPON-boksi OLT-st jaotusega 1:32 (16 ONT-d pordi kohta × 4 porti=128 vahetut ONT-d, laiendatav mitme PON-pordi vahel) koos 2 × 10G üleslinkidega. Ühe toiteallika kasutamine on vastuvõetav, kui on olemas hoone UPS.

Näide 2: väike Interneti-teenuse pakkuja, 8000 kodu läbitud

Maapiirkonna -serva Interneti-teenuse pakkuja, kes kavandas 8000 kodu, kestis kolme aasta jooksul, segaplaanid vahemikus 100 Mbit/s kuni sümmeetriline 1 Gbit/s. 16{10}}pordiga kombineeritud PON-kast OLT (või väike šassii kahe Combo PON-kaardiga) 4 × 10G üleslingiga võimaldab ISP-l juurutada GPON-i sisenemistasandi jaoks ja XGS{12}}PON-i samadel kiududel premium-abonentide jaoks. Soovitatav on topeltvõimsus, kuna kohapeal pole töötajaid.

Näide 3: Ettevõtluslinnak, 12 hoonet

12-hoonest koosnev ettevõttelinnak, mis haldab ühtseid side-, video- ja segmenteeritud hooneautomaatikavõrke. Tüüpiliselt sobib väike šassii OLT, millel on 8–16 GPON-porti, kaks juhtmoodulit ja 25G üleslingid südamikule. VLAN-hoone kohta pluss QoS VoIP-liikluse jaoks on kohustuslikud konfiguratsioonielemendid.

OLT vs ONT vs ONU: mis vahe on?

Neli PON-i olemit on lihtne segi ajada:

• OLT (optilise liini terminal)- pakkuja-pool, juhib kogu PON-i, ajastab ülesvoolu, haldab iga ONU/ONT-i.
• ONU (optilise võrgu üksus)- kasutaja-poolne või lähedal-kasutaja seade, mis ühendab kiudoptilise ühenduse ja pakub Etherneti/RF-liideseid; kasutatakse sageli FTTB või pidurdamise juurutamisel.
• ONT (optilise võrgu terminal)- kliendi-ruumide lõpp-punkt FTTH-s; funktsionaalselt ONU, mis on paigutatud koju.
• ODN (optiline jaotusvõrk)- passiivne tehas OLT ja ONU/ONT vahel, mis koosneb toitekaablist, jaoturitest,kiu jaotuskastid, tilkkaablid ja pistikud.

Üks OLT juhib paljusid ONU-sid/ONT-sid jagatud passiivse ODN-i - üle, mis on kogu PON-i arhitektuurne idee.

Järeldus

Optilise liini terminal on midagi enamat kui kiudpordi koondaja -, see on PON-i planeerija, turbepiir ja haldustasand. Vale OLT valiku maksumus kajastub ostuhinnas harva; see ilmub kaks aastat hiljem veoautode rullides, võimsuse suurendamises ja õnnetutes tellijates.

Õige lähtepunkt on teeninduse tegevuskava, mitte brošüür. Sobitage PON-standard kõrgeima müüdava tasemega, suurendage üleslinkide tegelikku-kasutamist, mitte nominaalset pordi arvu, kinnitage ONT-i koostoimimine täpselt kasutatava püsivara jaoks ja planeerige uuendustee enne esimest installimist. Täieliku pildi toetavast passiivsest infrastruktuurist - jaoturitest, pistikutest, riistvarast, jaotuskastidest jaühemoodi{0}}kiudude tüübid- vaadake laiematfiiberoptilised lahendusedmis ümbritsevad mis tahes OLT juurutamist.
