Fiiberoptilise kaabli polaarsuse selgitus: dupleks, MPO meetodid ja tõrkeotsingu juhend

Kiudpolaarsus on fiiberoptilise lingi - üks enim tähelepanuta jäetud detaile ja üks enim masendav, kui see valesti läheb. Kaabel võib olla puhas, pistikud läbivad kontrolli ja optiline kadu võib mõõta spetsifikatsiooni piires, kuid link keeldub ikkagi tulemast. Paljudel juhtudel on algpõhjus lihtne: ühe seadme edastuspool ei ulatu teise vastuvõtupooleni.

See juhend käsitleb kiudude polaarsuse toimimist dupleks- ja MPO/MTP-süsteemides, erinevusi polaarsusmeetodite A, B, C, U1 ja U2 vahel ning kuidas diagnoosida ja vältida Tx/Rx mittevastavust paigaldamise või hoolduse ajal.

Kiire vastus:Kiudude polaarsus tähendab kiudude paigutamist nii, et iga saatja (Tx) ühenduks õige vastuvõtjaga (Rx) vastasotsas. Duplekslinkide puhul nõuab see tavaliselt A-–-B plaastrijuhet. MPO/MTP-süsteemides määrab polaarsuse magistraalkaabli tüüp, kasseti kujundus, adapteri orientatsioon ja plaastrijuhtme konfiguratsioon, mis töötavad koos sobiva süsteemina.

Mis on kiudoptilise kaabelduse kiudude polaarsus?

Kiudude polaarsus kirjeldab, kuidas optilised kiud on paigutatud nii, et saatjad ja vastuvõtjad ühenduvad õigesti üle lingi. Mis tahes kiudühenduse korral peab ühe seadme saatja (Tx) jõudma vastasseadme vastuvõtjani (Rx). Kui Tx ühendub Tx-ga või Rx ühendub Rx-ga, ei saa andmed voolata.

Duplekskiudühenduses kasutatakse kahte kiudu - üks edastab liiklust mõlemas suunas. See on lühidalt otsekohenefiiberoptiline patch-juhe, kuid see muutub keerulisemaks, kui kanal sisaldab plaastripaneele, adaptereid, kassette, magistraalkaableid jaMPO/MTP pistikud. Iga tee komponent võib mõjutada lõplikku Tx/Rx joondust.

Miks on kiudude polaarsus duplekskiudühenduste puhul oluline?

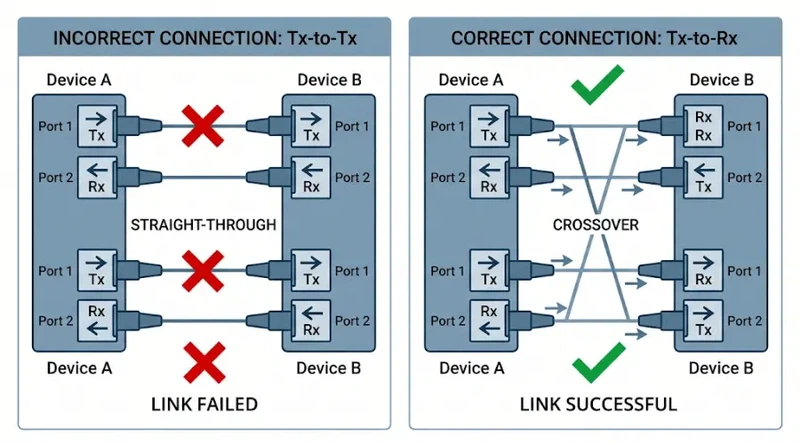

Duplekskiudühendus on mõeldud kahesuunaliseks suhtluseks. Ühesuunalised käepidemed edastavad; teised käepidemed saavad. Polaarsuse suhe peab kehtima otsast lõpuni:

• Seade A Tx ühendub seadmega B Rx.
• Seade B Tx ühendub seadmega A Rx.

Kui see suhe katkeb, võivad sümptomid olla eksitavad. Tehnik võib näha puhtaid ja vastuvõetavaid otspindusisestamise kaotusnäidud, kuid lüliti port jääb maha või transiiver teatab, et signaali pole vastu võetud. Enne transiiverite vahetamist või pistikute uuesti{1}}puhastamist tasub kontrollida, kas Tx- ja Rx-teed on õigesti ristunud.

Seetõttu tuleks polaarsus planeerida enne paigaldamist, kontrollida testimise ajal ja dokumenteerida, kui link on aktiivne.

A---B vs

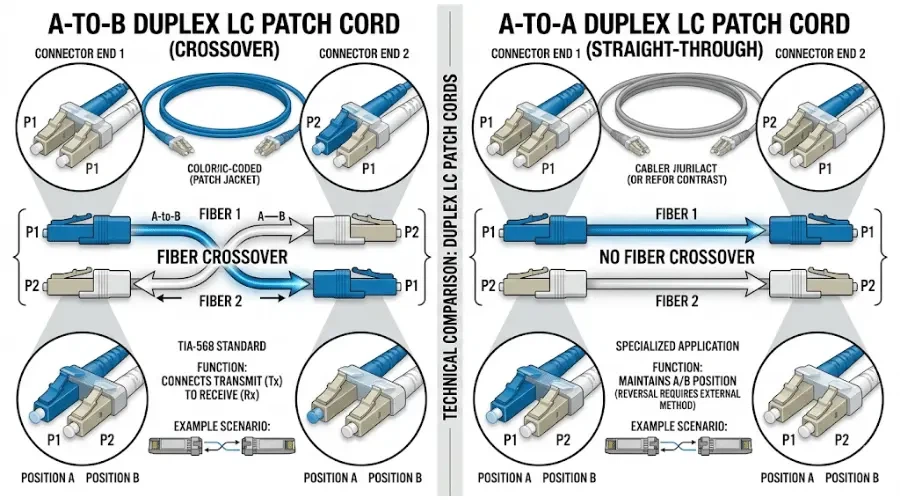

Kahepoolsed plaastrijuhtmed on tähistatud kiudude positsioonidega -, mis on tavaliselt tähistatud A ja B. Kaks kõige levinumat polaarsuse konfiguratsiooni on A- kuni -B ja A- kuni -A ning nende segamine on üks levinumaid Tx/Rx probleemide põhjuseid.

A-–-B dupleksne plaastrijuhe (ristmik)

A-–-B plaastrijuhe ristub kahe kiu positsiooni ühest otsast teise. Ühe konnektori positsioon A jõuab vastaskonnektori positsiooni B. See ristumine tagab, et ühe seadme Tx-pool jõuab vastasseadme Rx-pooleni, mida enamik standardseid dupleksühendusi nõuab.

Tavaliste seadmete--paigaldamiseks-paneeli või-lülitamiseks-duplekslinkide vahetamiseks on A-to-B standardvaikeseade.

A-–-dupleksne plaastrijuhe (otse-läbi)

A-–-Platsnöör hoiab sama kiu asendit otsast lõpuni -. Asend A jääb positsiooni A. See ei täida ristumisfunktsiooni. Juhtmeid A-–-A kasutatakse kindla polaarsusega meetodites või süsteemikonstruktsioonides, kus ristumine toimub kanali mujal (nt kasseti või pagasiruumi sees). Kui kasutate seda ilma kanali täielikku kujundust mõistmata, võib see tekitada täpse polaarsuse mittevastavuse, mida proovite vältida.

Tehniku ​​näpunäide:KaksLC dupleksplaastrijuhtmed võivad välja näha füüsiliselt identsed - sama pistik, sama kiudrežiim, sama ümbrise värv -, kuid neil on vastupidine polaarsus. Enne lappimist kontrollige alati, kas juhe on A-–-B või A-–-A. Märgistus trükitakse tavaliselt pistikupesa või kaabli ümbrisele.

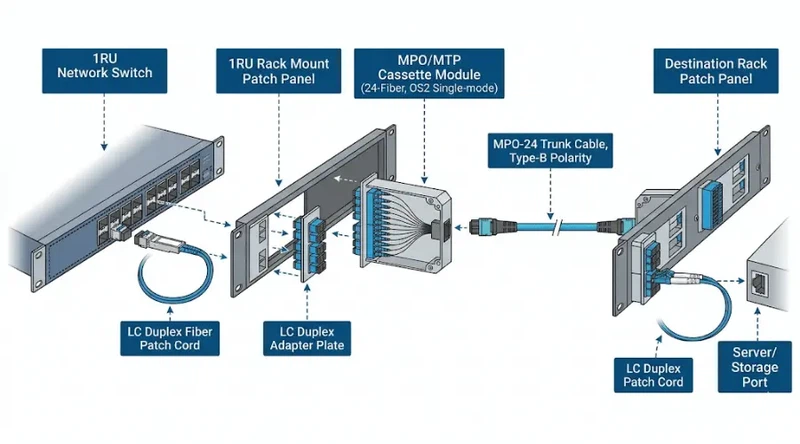

MPO/MTP polaarsus: miks on mitme{0}}kiudsüsteemid keerukamad

MPO- ja MTP-pistikud kannavad ühes ümbrises mitut kiudu -, tavaliselt 8, 12 või 24 -. Neid kasutatakse laialdaselt andmekeskuse struktureeritud kaabelduses, kuna need toetavad suure-tihedusega magistraallinke, kasseti-põhiseid katkestussüsteeme ja migratsiooniteid suurema kiiruseni. Kahe pistikustandardi üksikasjaliku võrdluse saamiseks vaadake sedaMTP vs MPO valikujuhend.

Polaarsus MPO-süsteemides on keerulisem, kuna mitmed komponendid mõjutavad lõplikku Tx/Rx-kaarti:

• MPO/MTP magistraalkaabeltüüp (tüüp A, B või C)
• Konnektori võtme suund (klahv üles või alla)
• Meeste või naiste kinnitamine
• Kasseti või mooduli sisemine juhtmestik
• Adaptertüüp (klahv-üles-kuni-klahv-üles või klahv-üles--klahv-alla)
• Kahepoolse plaastri juhtme polaarsus mõlemas otsas
• Olenemata sellest, kas rakendus kasutab paralleelset optikat või dupleksvahetamist

Iga komponent peab vastama valitud polaarsusmeetodile. Üks sobimatu osa - üks vale kassett, üks vale plaastrijuhe - võib katkestada Tx/Rx tee kogu kanali ulatuses.

MPO A-, B- ja C-tüüpi magistraalkaablite selgitus

Kiu asukohad MPO magistraalkaabli sees määravad, kuidas polaarsus lingi kaudu kantakse. Kolm standardset pagasiruumi tüüpi, mis on määratletud dokumendisTIA-568.3-E kaabeldusstandard, on:

Sisestage A - Otse-Läbi

A-tüüpi pagasiruumis jõuab kiu positsioon 1 ühes otsas asendisse 1 teises otsas, positsioon 2 positsioonis 2 jne. Ühes otsas olev konnektor on võtmega-üles; teine ​​ots on klahv-all. See tundub intuitiivne, kuid kuna pagasiruumi sees pole ristmikku, peab polaarsuse ümberpööramine toimuma kusagil mujal - tavaliselt kanali ühes otsas erinevat tüüpi plaastrijuhtme kaudu. Meetodi A süsteemidega töötavad välitehnikud peavad haldama rohkem kui ühte plaasterjuhtme tüüpi ja märgistama vastavalt.

Tüüp B - Pööratud

B-tüüpi pagasiruumis on kiudude asukohad otstest-otsa-otsa vastupidised: positsioon 1 vastab positsioonile 12 (12-kiuga MPO-s), positsioon 2 positsioonile 11 jne. Mõlemad pistikud on võtmega{10}}üles. See ümberpööramine võimaldab sageli mõlemas otsas standardseid A-kahepoolseid plaastrijuhtmeid, mis lihtsustab toiminguid plaastripaneelil. B-tüüpi magistraalid on levinud struktureeritud kaabelduskeskkondades ja on meetodite B, U1 ja U2 aluseks.

Tüüp C - Pair-Pööratud

C-tüüpi pagasiruumis pööratakse külgnevad kiupaarid ümber: positsioon 1 vastab positsioonile 2, positsioon 2 kaardib positsioonile 1, positsioon 3 kaardid positsioonile 4 ja nii edasi. See paari{7}}taseme ristmik muudab tüübi C dupleksrakenduste jaoks mugavaks, kuna pagasiruumi ise saab klapiga hakkama. Kuid see paarispetsiifiline{9}}kaardistamine võib piirata paindlikkust paralleelsete optiliste liideste kasutamisel, mis kasutavad kõiki kiude samaaegselt, mitte duplekspaare.

Abi saamiseks pagasiruumi ja katkestuskonfiguratsioonide vahel valimiseks vaadake sedajuhend MPO kaablitüüpide kohta.

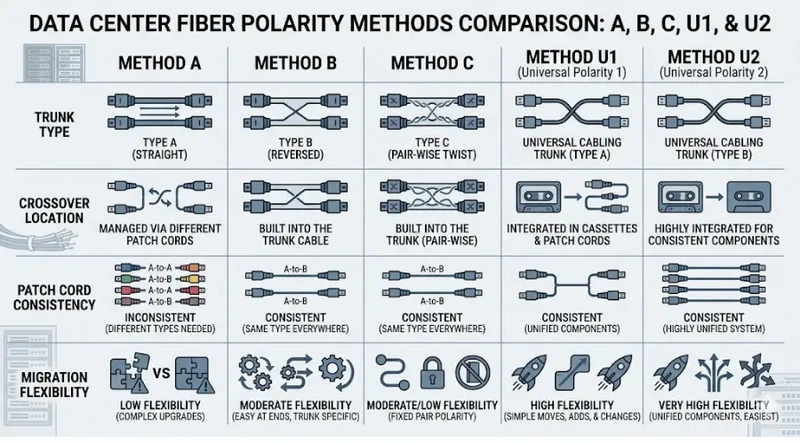

Polaarsusmeetodite A, B, C, U1 ja U2 võrdlus

TheANSI/TIA-568.3-E standardkirjeldab viit proovi polaarsuse meetodit. Iga meetod määratleb täieliku süsteemi - pagasiruumi tüübi, kasseti kujundus, adapteri konfiguratsioon ja plaastri juhtme polaarsus peavad kõik ühtima. Standard ütleb selgesõnaliselt, et erinevad polaarsusmeetodid ei ole koostalitlusvõimelised ja neid ei tohiks samas kanalis segada.

Meetod A polaarsus: otse{0}}läbi MPO pagasiruumi

Meetod A kasutab A-tüüpi otse{0}}läbivat pagasiruumi. Kuna pagasiruumi säilitab kiudude positsioonid, tuleb Tx/Rx ristmik sisestada mujale - tavaliselt kanali ühes otsas erinevat tüüpi plaastrijuhtmete kaudu või kasseti juhtmestiku kaudu. See töötab hästi selle ümber loodud süsteemides, kuid nõuab hoolikat märgistamist. Kui tehnik haarab varukastist vale plaastrijuhtme, võib ühendus ebaõnnestuda, kuigi kaabel näeb paneeli esiosast õige välja.

Meetod B Polaarsus: ümberpööratud MPO pagasiruum

Meetod B kasutab B-tüüpi ümberpööratud pagasiruumi, mis võimaldab paljudes kassetipõhistes süsteemides A-kuni-B kahepoolseid plaastrijuhtmeid mõlemas otsas. See toimimise lihtsus paigapaneelil on peamine põhjus, miks meetodit B kasutatakse andmekeskuse struktureeritud kaabelduses laialdaselt. Kompromiss-on see, et kassetid ja adapterid peavad olema õigesti määratletud ja paigaldatud - meetodi A jaoks loodud kassett ei tekita meetodi B kanalis õiget polaarsust.

Meetod C polaarsus: siduda{0}}MPO pagasiruumi ümberpööramine

Meetod C kasutab C-tüüpi paari{0}}pööratud pagasiruumi. Pagasiruum käsitleb iga duplekspaari ristmikku sisemiselt, mis võib lihtsustada kasseti- ja plaastrijuhtme valikut puhaste dupleksrakenduste jaoks. Kuna aga paari-pööratud vastendus on optimeeritud duplekspaaride, mitte täis-massiivi paralleeledastuse jaoks, võib meetod C olla vähem sobilik võrkudele, mis plaanivad üle minna 400G või 800G paralleelse optika liidestele, mis juhivad kõiki kiude samaaegselt.

Disaini märkus:Ainult stabiilsete dupleks{0}}võrkude jaoks, millel pole kavandatud paralleelset optika migratsiooni, on meetod C mõistlik valik. Keskkondades, mis võivad liikuda suurema -kiirusega MPO-põhistele transiiveridele, kinnitage enne paaris-pööratud magistraalsüsteemi standardimist migratsioonitee.

Meetodid U1 ja U2: tänapäevaste andmekeskuste universaalne polaarsus

U1 ja U2 on universaalsed polaarsusmeetodid, mis on kasutusele võetud ANSI/TIA-568.3-E versioonis. Mõlemad on ehitatud B-tüüpi pagasiruumi ja A-B-vahejuhtmete ümber, kuid nad kasutavad ühtse Tx/Rx joonduse saavutamiseks erinevaid kassettide või moodulite ülemineku kujundusi.

U1 ja U2 peamine eelis on töö ühtsus: kanali mõlemas otsas kasutatakse sama tüüpi plaastrijuhtmeid ja süsteem on loodud segama liikumise, lisamise ja muutmise ajal. Uute andmekeskuse ehituste puhul tasub neid meetodeid hinnata, kuna need on loodud mastaapsust ja väljade järjepidevust silmas pidades. Siiski peavad kõik komponendid - magistraalid, kassetid, adapterid ja plaastrijuhtmed - hankima sobiva U1- või U2-süsteemina. U1 ja U2 komponendid ei ole omavahel asendatavad.

Kuidas valida MPO/MTP kaabelduse jaoks õige polaarsusmeetod

Lihtsate dupleksseadmete ühendamiseks

Standardne A-–-B dupleksplaastri nööridon praktilised vaikimisi. Enne kui eeldate, et link on õige, kontrollige transiiveri Tx/Rx orientatsiooni ja paigapaneeli pordi märgistust. Mõned transiiverid muudavad eeldatavad Tx/Rx positsioonid vastupidiseks.

MPO{0}}to-LC-kassettide linkide jaoks

Valige üks polaarsusmeetod ja rakendage seda järjepidevalt kassettides, kassettides, adapterites ja plaastrijuhtmetes. Ärge segage meetodi A kassette meetodi B kassettidega ega vastupidi. TellimiselMPO katkestuskaablid, kinnitage, et katkestuse vastendus vastab valitud polaarsusmeetodile.

Andmekeskuse struktureeritud kaabelduse jaoks

Eelistage korratavust ja dokumenteerimist. Polaarsusmeetod, mille mõlemas otsas kasutatakse sama tüüpi plaasternööri, kus kassetid on mõlemas otsas identsed ja mille märgistus on üheselt mõistetav, vähendab paigalduse eluea jooksul vigu. Meetodid B, U1 ja U2 annavad nende kriteeriumide alusel tavaliselt häid tulemusi.

Tuleviku paralleeloptika ja 400G/800G migratsiooni jaoks

Kui kaabelduse infrastruktuur võib hiljem toetada paralleelset optikat - 400G-SR8, 800G või mitme-raja eraldamise rakendusi -, tuleks enne magistraalide ja kassettide ostmist valida polaarsusmeetod. Tänapäeva dupleks-LC-portide jaoks töötav disain ei pruugi homsete MPO{7}}põhiste seadmete portidega ühilduda. Kui võrk liigub paralleelliidestele, võivad meetodid, mis põhinevad paari{9}liidesel (meetod C), nõuda uuesti{10}}kaablit.

Breakout-rakenduste jaoks

Breakout-rakendused ühendavad ühe kiire{0}}MPO-pordi mitme väiksema-kiirusega duplekspordiga. Polaarsus on nendes stsenaariumides nii kaabelduse kui ka pordi kaardistamise probleem. Enne juurutamist kinnitage transiiveri katkestuse tüüp, MPO kiu asukoha määramine, duplekspordi nummerdamine, plaastri juhtme polaarsus ja lüliti/serveri pordi vastendus. Katkestuskaabli valimise juhised leiate siitMPO katkestuskaabli juhend.

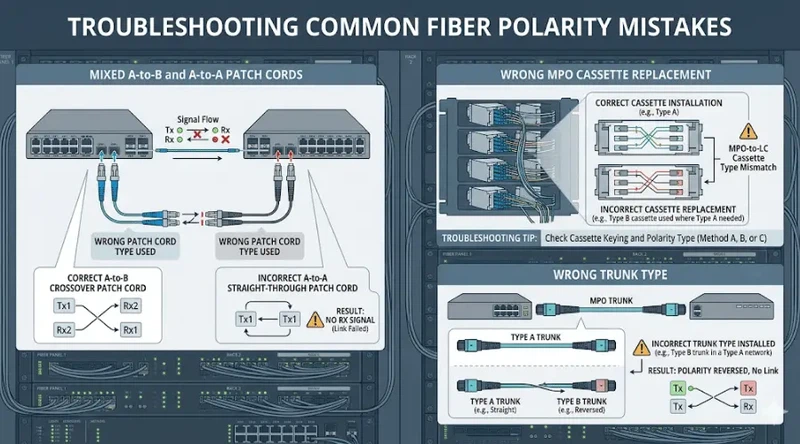

Levinud kiu polaarsuse vead ja kuidas neid vältida

Viga 1: eeldades, et kõik duplekssed plaastrijuhtmed on ühesugused

Kaks LC-dupleks-plaastrijuhet võivad olla pistiku tüübi, kiudrežiimi ja kaabli pikkuse poolest identsed, kuid neil on vastupidine polaarsus - üks A-–-B, teine ​​A-–-A. Segavarast vale valimine on üks levinumaid põlluvigu. Hoidke aktsiad A-–-B ja A-–-A selgelt eraldatud ja märgistatud.

Viga 2: erinevate polaarsusmeetodite komponentide segamine

Meetodid A, B, C, U1 ja U2 on täielikud süsteemi{2}taseme kujundused. Meetodi A kasseti asendamine meetodi B kassetiga - või C-tüüpi pagasiruumi sisestamine meetodi B kanalisse - rikub tõenäoliselt Tx/Rx tee. Kui link lakkab töötamast pärast komponentide vahetamist, kontrollige enne muude põhjuste uurimist, kas asendus vastab installitud polaarsusmeetodile.

Viga 3: surnud lüli käsitlemine kaotusprobleemina

Polaarsusviga tekitab surnud lingi isegi siis, kuisisestamise kaotuson spetsifikatsiooni piires. Sümptomiks on tavaliselt ühes otsas Tx-tuli, kuid teises otsas puudub Rx-i näit - või lülitiport, mis jääb vaatamata puhtale otsapinnale alla. Kui kaotsiminek läbib, kuid linki ei ilmu, kontrollige enne riistvara uuesti-puhastamist või väljavahetamist Tx/Rx vastet.

Viga 4: kasseti sisemise juhtmestiku ignoreerimine

MPO{0}}to-LC-kassetid sisaldavad sisemisi kiu üleminekuid. Esipaneeli-LC-pordi number ei näita alati, millisesse MPO kiu positsiooni see kaardistab. Veaotsingul kasutage sisemise kaardistuse jälgimiseks tootja dokumentatsiooni, selle asemel, et eeldada, et esiküljel olev port 1 vastab MPO positsioonile 1.

Viga 5: APC ja UPC pistikute ühendamine

Polaarsus pole ainus füüsilise ühilduvuse probleem.APC (nurga all olev füüsiline kontakt)ja UPC (ultraphysical contact) pistikutel on erinev otsapinna geomeetria. APC-pistiku ühendamine UPC-adapteriga - või vastupidine - võib kahjustada mõlemat pinda ja halvendada signaali kvaliteeti. APC-pistikud tuvastatakse tavaliselt rohelise värvikoodi järgi.

Viga 6: puuduvad dokumendid

Kui polaarsust ei dokumenteerita, muutub iga tulevane hooldusjuht oletuslikuks. Suure-tihedusega keskkondades, kus liigub, lisatakse ja muudetakse sageli, põhjustavad polaarsuskirjete puudumine korduvat tõrkeotsingut ja välditavat seisakut. Salvestage iga kanali polaarsusmeetod, pagasiruumi tüüp, kasseti tüüp, plaastrijuhtme tüüp ja pordi kaardistus.

Kuidas kiu polaarsust ohutult testida ja tõrkeotsingut teha

Kui kiudühendust ei teki, väldib struktureeritud lähenemine ajaraiskamist. Töötage need sammud järjekorras läbi.

1. samm: määrake kindlaks kavandatud polaarsusmeetod

Alustage projekteerimisdokumentatsiooniga. Tehke kindlaks, kas kanal põhineb meetodil A, B, C, U1 või U2. Kui dokumentatsioon puudub, kontrollige komponentide silte, tootja osade numbreid ja magistraalkaabli märgistusi.

2. samm: kontrollige plaastrijuhtme polaarsust

Kontrollige, kas kahepoolsed plaastrijuhtmed mõlemas otsas on A-–-B või A-–-A. Üks vale plaastrijuhe ühes otsas muudab kogu Tx/Rx tee ümber.

3. samm: kontrollige MPO pagasiruumi ja kasseti ühilduvust

Veenduge, et MPO pagasiruumi tüüp, kasseti tüüp, adapteri võtme orientatsioon ja pordi nummerdamine kuuluvad kõik samasse polaarsussüsteemi. Pöörake tähelepanu kassettidele, mis võivad olla hoolduse käigus välja vahetatud või teisaldatud.

4. samm: tuvastage aktiivne edastuskülg

Ohutushoiatus:Ärge kunagi vaadake otse fiiberoptilisse porti või pistiku otsa. Optiline kiirgus -, eriti 1310 nm ja 1550 nm lainepikkustel -, on silmale nähtamatu ja võib põhjustada võrkkesta kahjustusi. TheUSA tööohutuse ja töötervishoiu amet (OSHA)klassifitseerib laserkiirguse töökoha ohuna, mis nõuab asjakohast kontrolli. Aktiivse edastuskiu ohutuks tuvastamiseks kasutage visuaalset tõrkeotsijat, pingestatud kiudude detektorit või kalibreeritud optilist võimsusmõõturit.

5. samm: testige järjepidevust lõpust-otseni-

Kasutage sobivat kiu testimisseadet, et veenduda, et iga edastustee jõuab eeldatava vastuvõtuasendini. MPO-süsteemide puhul testige iga kiu asukohta eraldi vastavalt valitud polaarsusmeetodile.

6. samm: dokumenteerige kinnitatud kaardistamine

Pärast probleemi lahendamist värskendage lingikirjeid. Lisage mõlemasse otsa plaastripaneeli pordi numbrid, kassettide ID-d, pagasiruumi ID-d, polaarsuse meetod ja plaastri juhtme tüüp.

Polaarsuse tõrkeotsingu kiirjuhend

Mida kontrollida enne kiudpolaarsusega komponentide tellimist

Polaarsuse tõrked tekivad sageli hankeetapis. Enne kohvrite, kassettide, plaastrijuhtmete või adapterite tellimist kinnitage järgmised parameetrid, et kõik komponendid töötaksid koos sobiva süsteemina:

• Polaarsuse meetod- A, B, C, U1 või U2
• MPO pagasiruumi tüüp- Tüüp A, Tüüp B või Tüüp C (peab vastama polaarsusmeetodile)
• Kiudude arv- 8, 12 või 24 kiudu MPO-pistiku kohta
• Ühenduse sugu- mees (nõeltega) või naine (ilma nööpnõelteta)
• Võtme orientatsioon- klahv-üles või klahv-alla mõlemas otsas
• Otsa näo tüüp- APC või UPC (ärge segage)
• Kasseti sisemine kaardistamine- peab vastama polaarsusmeetodile
• Kahepoolse plaastri juhtme polaarsus- A-–-B või A-–-A, vastavalt meetodile
• Fiber režiim- ühe-režiimi võimitmerežiimiline (OM1–OM5)

Komponentide tellimine ilma neid parameetreid installitud polaarsusmeetodi järgi kontrollimata on üks levinumaid installijärgsete{0}}polaarsuse tõrgete allikaid.

Andmekeskuse kaabelduse kiudude polaarsusprobleemide ennetamise parimad tavad

Hea polaarsuse juhtimine on disainidistsipliin, mitte valdkonna parandus. Järgmised tavad vähendavad polaarsusvigu kogu installatsiooni elutsükli jooksul.

Standardiseerige üks polaarsusmeetod kanalikujunduse kohta. Vältige segamismeetodeid, välja arvatud juhul, kui sellel on dokumenteeritud, kavandatud põhjus. Võimaluse korral valige meetod, mis kasutab kanali mõlemas otsas sama plaasterjuhtme tüüpi -, see välistab ühe levinumad vead.

Ostke kohvreid, kassette, adaptereid ja plaastrijuhtmeid sobiva süsteemina ühtsest tootesarjast. Tarnijate rist-segamine on tehniliselt võimalik, kuid suurendab sisemiste juhtmete või sildistamise tavade mittevastavuse ohtu. Juhiseksfiiberoptiliste kaablite paigaldusparimaid tavasid, planeerige polaarsusotsused paigaldamise töövoogu algusest peale.

Märgistage iga lingi mõlemad otsad polaarsuse meetodi, magistraaltüübi, pordi numbrite ja kiudude asukohaga. Suure-tihedusega plaastripaneelidel on selge märgistus erinevus viie-minutilise paigatöö ja kolmekümne-minutilise veaotsingu seansi vahel.

Hoidke plaastrijuhtmete loend lihtsana. Liiga paljude polaarsustüüpide säilitamine samas laopiirkonnas põhjustab väljavigu. Võimaluse korral standardiseerige A-–-B-vahejuhtmed ja kujundage kanal selle standardi ümber.

Enne polaarsuse testimist kontrollige ja puhastage pistikud. Määrdunud pistikud tekitavad eraldi sümptomeid - suur kadu, katkendlikud lingid -, mis võivad varjata või jäljendada polaarsusprobleeme. Esmalt viige läbi füüsiline ülevaatus ja seejärel kontrollige Tx/Rx vastendust. Pistiku jõudluse kohta lisateabe saamiseks vaadake sedaLC-kiudühenduse juhend.

Treenige tehnikuid Tx/Rx loogika alal. Põhiteadmised edastus---vastuvõtmisvastastusest - ja plaastrijuhtme polaarsusmärgiste lugemise võimalus - hoiab ära suure osa installivigadest.

Planeerige tulevasi kiirusi. Kui infrastruktuur võib tulevikus toetada 400G või 800G paralleelset optikat, valige polaarsusmeetod ja magistraaltüüp, mis võimaldavad täis-massiivi edastamist, mitte ainult duplekspaari kaardistamist.

Kiu polaarsuse KKK

Mis on kiu polaarsus lihtsamalt öeldes?

Kiu polaarsus tähendab kiudude paigutamist nii, et iga saatja (Tx) ühenduks õige vastuvõtjaga (Rx) lingi vastasotsas. Kui see paigutus on vale, ei tööta link isegi siis, kui kaabel ja pistikud on heas seisukorras.

Mis juhtub, kui kiu polaarsus on vale?

Link ebaõnnestub, kuna ühe seadme saatja saadab valgust vastuvõtja asemel teise seadme saatjale. Kaabel võib läbida füüsilise kontrolli ja kadumistesti, kuid võrguühendust ei teki.

Kas A-to-B on sama mis ristvahejuhe?

Duplekskiu plaastrijuhtmetes ristub juhe A- kuni-B kahe kiu positsiooni ühest otsast teise. See rist säilitab suhte Tx-to-Rx, mida enamik dupleksühendusi nõuab.

Kas ma saan polaarsust parandada, keerates LC-duplekspistikut?

Dupleks-LC-pistiku ümberpööramine võib mõnel juhul parandada lihtsat Tx/Rx-i mittevastavust, kuid struktureeritud kaabelduskanalite puhul pole see usaldusväärne lahendus. Kontrollige alati täieliku polaarsuse meetodit - pagasiruumi tüüp, kasseti juhtmestik ja plaasterjuhtme tüüp -, enne kui loote püsiva lahendusena konnektori klapile.

Mis vahe on A-, B- ja C-tüüpi MPO pagasiruumi vahel?

Tüüp A on sirge-läbi (kiudude asukohad on säilinud), tüüp B on vastupidine (asendid peegeldub otstest-otsa-) ja tüüp C on paaris-pööratud (külgnevad paarid on ristatud). Iga magistraaltüüp toetab erinevaid polaarsuse meetodeid ja neid ei tohiks ilma kanalit{5}}uuesti kujundamata asendada. Sügavamaks võrdluseks vaadake seda ülevaadetMPO kaabli tüübid ja kuidas nende vahel valida.

Milline kiu polaarsuse meetod on uue andmekeskuse jaoks parim?

Iga keskkonna jaoks pole ühte parimat meetodit. Uute ehituste puhul hinnatakse tavaliselt meetodeid B, U1 ja U2, kuna need kasutavad B-tüüpi tüvesid ja neid saab standardida mõlemas otsas A-–-B plaastrijuhtmetega. Õige valik sõltub rakenduste kombinatsioonist, katkestusnõuetest ja sellest, kas kaabeldus peab toetama tulevast paralleelset optika migratsiooni.

Kas polaarsuse meetodid A, B ja C on omavahel asendatavad?

Ei. Iga meetod kasutab erinevat magistraaltüüpi ja komponentide loogikat. Meetodi A kasseti segamine meetodi B kanaliga - või C-tüüpi pagasiruumi vahetamine meetodi A kujunduse vastu - põhjustab vale Tx/Rx vastenduse.

Kas polaarsusprobleemid mõjutavad sisestuskadu?

Polaarsus jasisestamise kaotuson eraldi teemad. Kanal võib mõõta vastuvõetavat kadu igas kius, kuid siiski ebaõnnestub, kui Tx ja Rx pole õigesti ühendatud. Ainuüksi kadude testimine ei kontrolli polaarsust.

Kas MPO polaarsus on oluline ainult andmekeskuste jaoks?

Ei. Polaarsus on oluline kõikjal, kus MPO/MTP magistraale, kassette või suure -tihedusega kiudsüsteeme - kasutatakse, sh ettevõtete ülikoolilinnakud, ringhäälingurajatised ja telekommunikatsiooni keskkontorid.

Järeldus

Kiudpolaarsus tagab, et optilised saatjad ühenduvad õigete vastuvõtjatega iga võrgu lingi kaudu. Lihtsate dupleksühenduste puhul taandub see õige A-–-B vahejuhtme kasutamisele. MPO/MTP struktureeritud kaabelduses muutub polaarsus süsteemi-tasandi disainilahenduseks, mis hõlmab magistraale, kassette, adaptereid, plaastrijuhtmeid ja tulevikku{5}}vaatavat migratsiooniplaneerimist.

Kõige usaldusväärsem on valida üks polaarsusmeetod, osta sobivaid komponente, märgistada kõik lingid selgelt, kontrollida Tx/Rx kaardistamist sobivate testtööriistadega ja dokumenteerida tulemus. Kui polaarsust käsitletakse pigem disainidistsipliini kui järelmõtlemisena, muutuvad kiudoptilist paigaldust kiiremini kasutusele võtta, neid on lihtsam hooldada ja mis tahes järgmiseks kiiruseks valmis.
